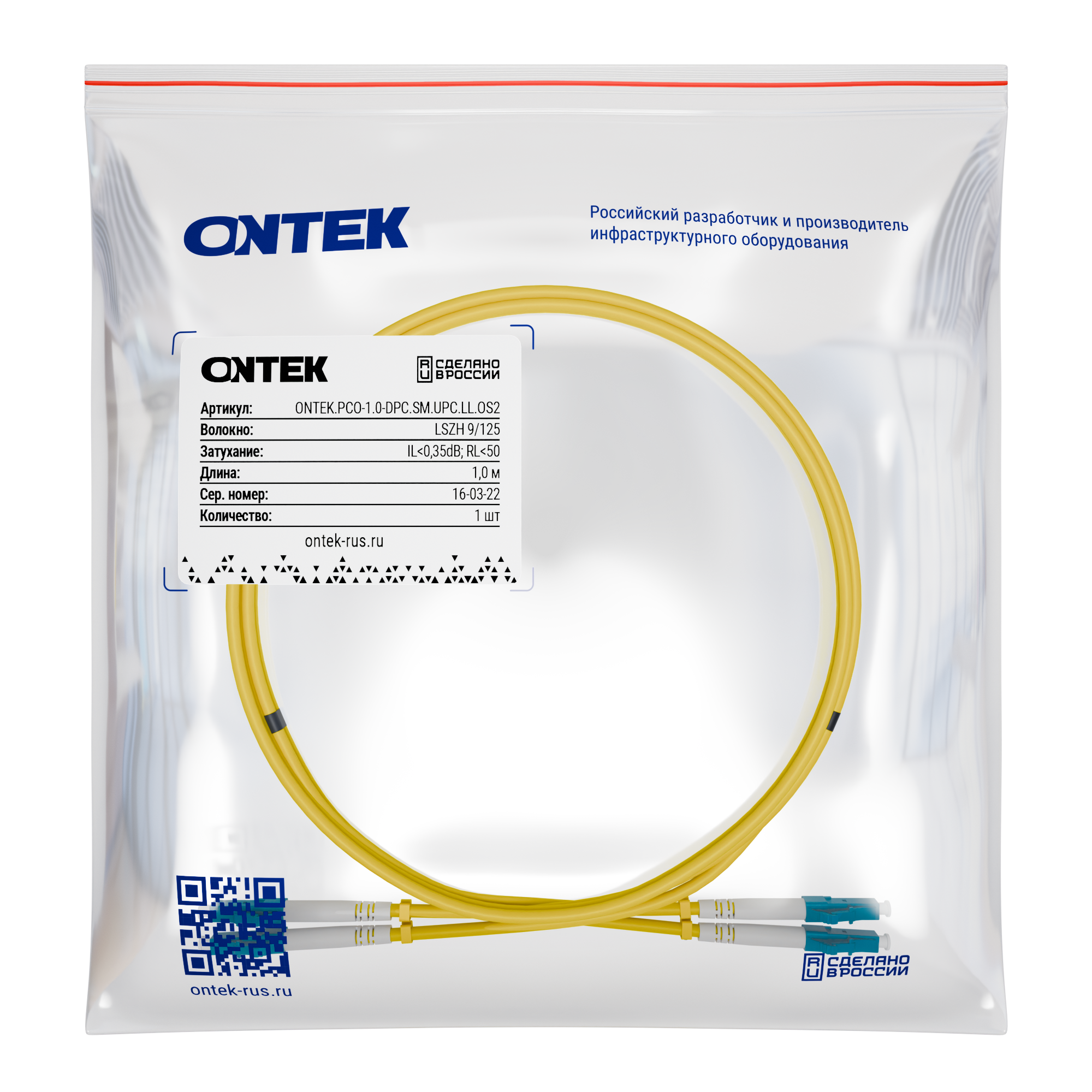

Патч-корд оптический, дуплексный, LC-LC, UPC, 1.0 м., OS2, LSZH, жёлтый

Отправить запрос Патч-корд оптический, дуплексный, LC-LC, UPC, 1.0 м., OS2, LSZH, жёлтый

Высококачественный одномодовый оптический патч-корд ONTEK категории OS2 представляет собой идеальное решение для построения современных телекоммуникационных систем. Модель оснащена дуплексной конструкцией DPC с коннекторами типа LC-LC (LL) и полировкой UPC, что обеспечивает надежное соединение и минимальные потери сигнала. Жёлтый кабель длиной 1 метр, выполненный в оболочке LSZH, отличается повышенной пожарной безопасностью и удобством монтажа в ограниченных пространствах.

Продукт проходит строгий контроль качества на всех этапах производства, гарантируя безупречную работу в системах передачи данных. При необходимости возможна индивидуальная длина патч-корда под ваш проект – просто укажите требуемые параметры при заказе. Это универсальное решение отлично подойдет как для корпоративных сетей, так и для телекоммуникационных центров, где требуется высокая надежность и стабильность соединения.

Особенности

  • Огнестойкая малодымная оболочка LSZH
  • Простое управление полярностью с помощью двусторонних зажимов
  • Оптическое тестирование каждого кабеля гарантирует высокую производительность сети
  • Широкий диапазон рабочих температур -20~70°C

Контроля качества при производстве оптических патч-кордов ONTEK

Контроль качества на тестовой станции прямых и возвратных потерь.
  • Вносимые потери
    Для полировки UPC ≤0.2 дБ, APC ≤0.3 дБ
  • Обратные потери/
    Для одномодового ≥50 дБ, мультимодового ≥30 дБ
Контроль качества на стационарном Интерферометре.
  • Точность вершины ферулы
    Согласование вершины менее 50 нм обеспечивает надежный физический контакт между ядрами волокна соединителей.
  • Радиус искривления полировки
    В оптических патч-корда ONTEK радиус полировки UPC находится в идеальных пределах от 7 до 25 нм, APC - от 5 до 12 нм для обеспечения максимального контакта поверхностной области в районе сердцевины волокна.
  • Расчет высоты волокна (Высота-Height или Углубление-Undercut)
    Показывает величину выступа или углубления волокна от поверхности ферруллы и определяет качество оптического контакта соединяемых волокон.
  • Коэффициент отражения
    Играет большую роль с повышением дальности, скорости передачи и количества стыковок. Прямые потери оптических соединительных кабелей ONTEK не превышают 0,3 дБ. Обратные потери составляют не более – 50 дБ для UPC и не более -65 дБ для APC.
Оптический патч-корд ONTEK.PCO-1.0-DPC.SM.UPC.LL.OS2
Тип патч-корда Одномодовый
Полировка UPC
Конструкция кабеля Дуплекс
Длина, м 1.0
Тип коннекторов LC-LC
Класс оптического волокна OS2
Оболочка LSZH
Цвет Желтый
