Основные преимущества

  • Двойное преобразование
  • Технология DSP гарантирует высокую производительность
  • Выходной коэффициент мощности PF = 1
  • Активная коррекция коэффициента мощности на всех фазах
  • Модель на 30 кВА устанавливается как в стойку (высота 3U), так и на пол, поддерживает автоповорот ЖК-экрана
  • Режим преобразования частоты 50/60 Гц
  • Работа в режиме ECO для энергосбережения
  • Функция аварийного отключения питания (EPO)
  • Совместимость с генераторами
  • Поддерживает два входа переменного тока: основной вход и вход байпаса
  • 3-ступенчатая расширяемая конструкция заряда для оптимизации работы аккумулятора
  • Регулируемое количество аккумуляторов при использовании внешней батарейной емкости с увеличенным временем автономной работы.
  • Параллельная работа до 4 ИБП с общей батареей
  • Опциональный изолирующий трансформатор обеспечивает полную изоляцию и подавление синфазных помех.

Технология DSP

В источниках бесперебойного питания ONTEK используются специализированные цифровые сигнальные процессоры (DSP), которые способствуют уменьшению количества компонентов и числа отказов на единицу времени при повышении общей надежности системы. А также позволяют реализовать различные интерфейсы для удаленного контроля и управления ИБП, такие как Smart RS-232/USB, SNMP, Modbus, сухие контакты и др.

Коэффициент выходной мощности 1

кВА = кВт. Предоставляет больше активной мощности (Вт) для защиты большего количества оборудования с коэффициентом мощности 1 (PF=1).

Активная коррекция коэффициента мощности на всех фазах

Функция активной коррекции коэффициента мощности (PFC) обеспечивает непревзойденный входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (THDi) менее 4%, что исключает воздействие на другое критически важное оборудование в одной электрической сети и повышает уровень совместимости с генераторами.

Режим преобразования частоты 50/60 Гц

Если ваша сеть работает на 50 Гц, а оборудование требует питание на 60 Гц, или же наоборот – данный ИБП решит эту проблему, можно настроить выходной сигнал на определенную частоту 50/60 Гц.

ЭКО-режим

При высоком качестве входного электропитания, для повышения энергоэффективности системы, ИБП возможно перевести в ЭКО-режим. Когда же электроснабжение становится нестабильным и выходит за установленные параметры, с целью обеспечения необходимого качества электропитания, ИБП переключается в режим двойного преобразования.

Функция аварийного отключения питания (EPO)

Возможность экстренного отключения питания ИБП и нагрузки при аварийной ситуации, требующей немедленно обесточить оборудование (например, сработала пожарная сигнализация или другая аварийная система). Реализуется как в виде клеммного подключения на задней панели ИБП для возможности дистанционного отключения, так и в виде аварийной кнопки на передней панели для возможности отключения оператором. EPO представляет собой цепь безопасного сверхнизкого напряжения, которая изолирована от цепей опасного напряжения усиленной изоляцией.

Совместимость с генераторами

В режиме работы от генератора устанавливается расширенный диапазон рабочей частоты.

Параллельная работа до 4 устройств с общей батарейной ёмкостью

Расширяет возможности по конфигурированию системы, а также сокращает затраты при необходимости резервирования или наращивании только силовой части.

Опциональный изолирующий трансформатор

Обеспечивает полную изоляцию и подавление синфазных помех. Используется для передачи сигналов с минимально возможным уровнем помех. Также обеспечивается дополнительная защита персонала от поражения электрическим током при замыкании на корпус прибора.

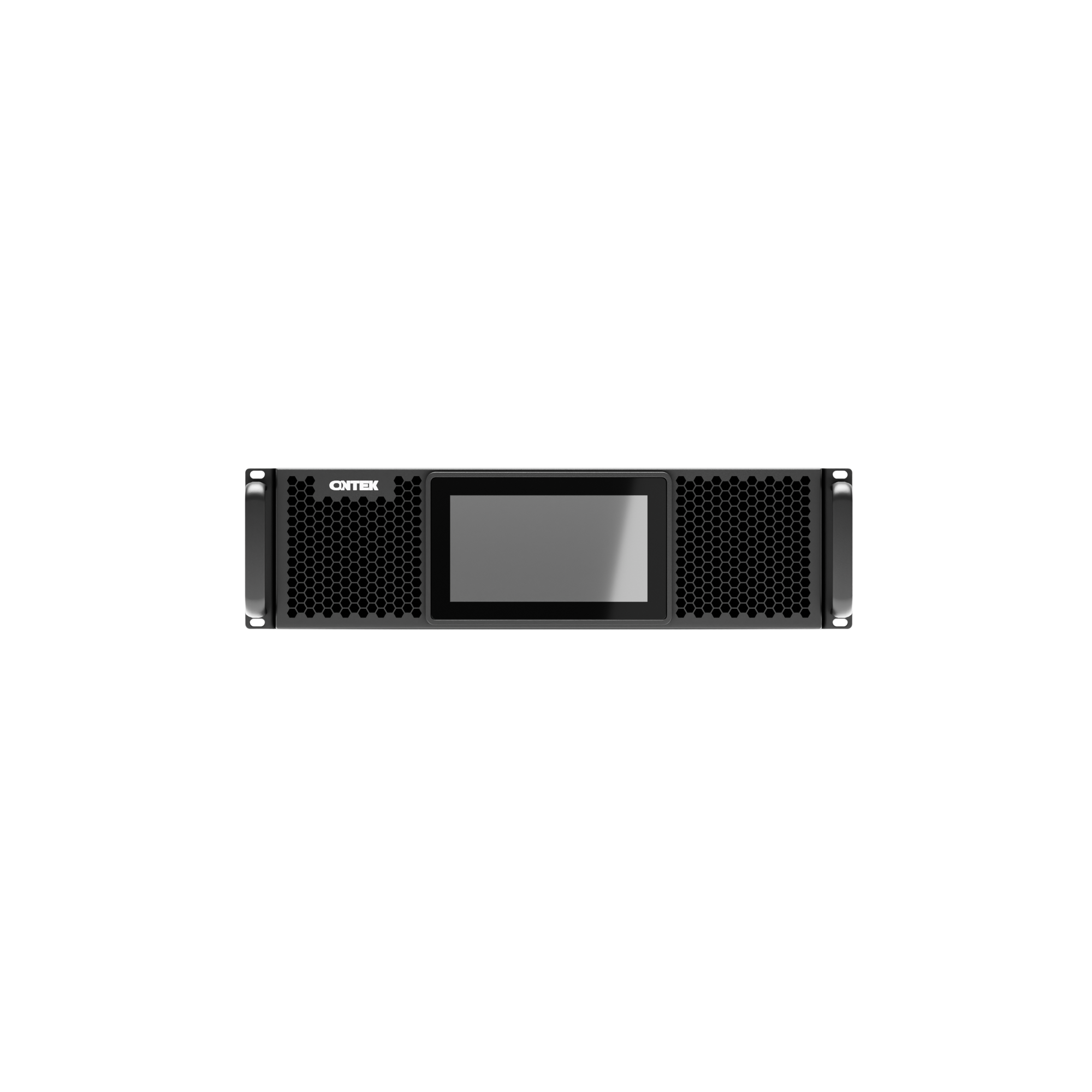

Модель PM RACK 30
Мощность 30кВА/30кВт
Фаза 3 фазы на входе / 3 фазы на выходе
Параллельная работа до 4 ИБП
ВХОД
Диапазон напряжения 190–520 В переменного тока (3 фазы) при нагрузке 50%; 305–478 В переменного тока (3 фазы) при 100% нагрузке
Номинальное напряжение 3 x 400 В переменного тока (3 фазы + нейтраль) или 220/230/240 В переменного тока (фаза + нейтраль)
Диапазон частот 46-54 Гц или 56-64 Гц
Коэффициент мощности ≥ 0,99 при 100% нагрузке
ВЫХОД
Выходное напряжение 3 x 380/400/415 В переменного тока (3 фазы + нейтраль) или 220/230/240 В переменного тока (фаза + нейтраль)
Регулировка напряжения переменного тока (батарейный режим) ± 1%
Диапазон частот (батарейный режим) 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц
Время перехода на батареи Ноль
Время перехода на байпас Ноль
Форма сигнала (батарейный режим) Чистая синусоида
Крест-фактор 3:1 (макс.)
Гармоническое искажение ≤ 2% THD (линейная нагрузка); ≤ 5% THD (нелинейная нагрузка)
Диапазон частот (синхронизированный диапазон) 46-54 Гц или 56-64 Гц
Перегрузка в режиме онлайн 100–110 % в течение 60 мин, 110–125 % в течение 10 мин, 125–150 % в течение 1 мин; >150% немедленно
Перегрузка в батарейном режиме 100–110 % в течение 60 мин, 110–125 % в течение 10 мин, 125–150 % в течение 1 мин; >150% немедленно
ЭФФЕКТИВНОСТЬ
Режим работы от батареи 94,5%
ЭКО-режим 98,5%
Режим переменного тока 95,5%
БАТАРЕИ
Тип батареи Герметичная свинцово-кислотная
Напряжение зарядки +/-13,65 VDC×N (N=16~20)
Зарядный ток (макс.) 1-12 А (регулируется)
Количество батарей 32-40 шт (регулируется)
ОКРУЖАЮЩАЯ СРЕДА
Рабочая температура 0-40°С
Рабочая влажность < 95% без образования конденсата
Уровень шума Менее 65 дБ на расстоянии 1 метр
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Размер, ГхШxВ (мм) 680х438х133 (3U)
Вес нетто (кг) 29
УПРАВЛЕНИЕ
SNMP (опционально) Управление питанием с помощью SNMP-менеджера и веб-браузера
Smart RS-232/USB Поддерживает семейство Windows®, Linux и MAC

Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.

На графике представлена зависимость времени, в течение которого будет обеспечена бесперебойная работа нагрузки при перебоях в работе сети, при использовании различных батарейных модулей ONTEK от мощности нагрузки.

Для печати графика или сохранения в PDF

  1. Выбрать на графике значения
  2. Нажатием мыши в нужной точке зафиксировать отображение значения
  3. При необходимости отключить графики отдельных батарейных модулей, нажать по наименованию модели в легенде
  4. Нажав кнопку "Распечатать график" открыть диалоговое окно печати
  5. Отправить на принтер или выбрать вместо принтера сохранить в PDF

Время автономной работы ONTEK PM RACK 30

pmrack30

Кривая соответствует измеренным данным времени автономной работы. Все измерения проводились с использованием новых, полностью заряженных аккумуляторов, в типичных условиях окружающей среды, без подключения электричества и со сбалансированной резистивной нагрузкой (PF = 1,0) на выходе.
