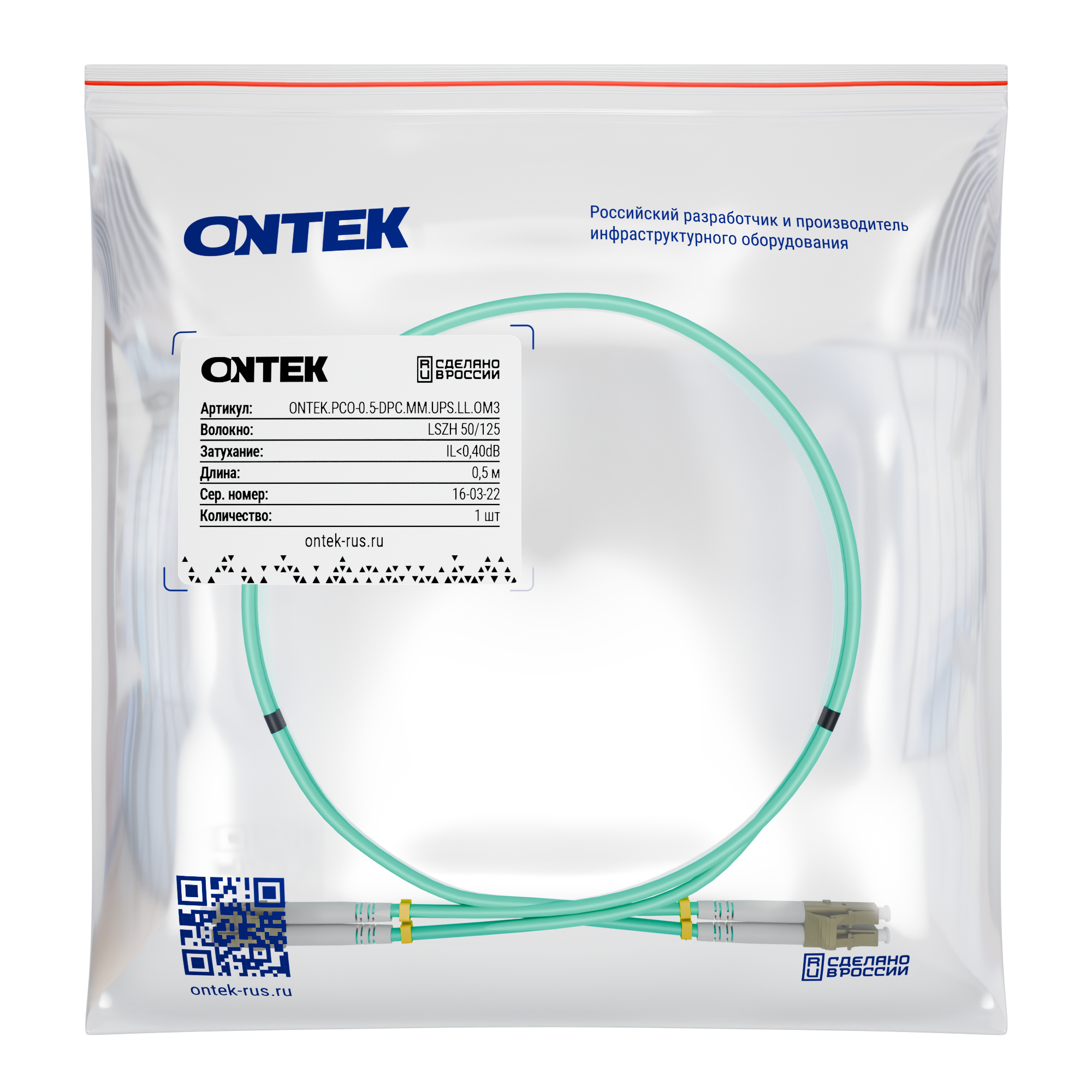

Патч-корд оптический, дуплексный, LC-LC, UPC, 0.5 м., OM3, LSZH, бирюзовый
Многомодовый оптический патч-корд ONTEK категории OM3 с коннекторами LC-LC (LL) представляет собой современное решение для построения высокоскоростных сетевых систем. Модель с дуплексной конструкцией DPC и полировкой UPC обеспечивает отличную передачу данных на коротких дистанциях. Зеленый цвет исполнения и оптимальная длина 0.5 метра делают кабель удобным для монтажа в телекоммуникационных шкафах и патч-панелях, где важна компактность и четкая идентификация компонентов сети.
Кабель защищен оболочкой из LSZH-компаунда, что гарантирует безопасность при эксплуатации и соответствие современным требованиям пожарной безопасности. Многоступенчатое тестирование на всех этапах производства обеспечивает высокое качество изделия, а возможность изготовления патч-кордов любой длины под заказ позволяет адаптировать решение под конкретные задачи заказчика, будь то организация локальной сети в офисе или построение сложной телекоммуникационной инфраструктуры.
Особенности
- Огнестойкая малодымная оболочка LSZH
- Простое управление полярностью с помощью двусторонних зажимов
- Оптическое тестирование каждого кабеля гарантирует высокую производительность сети
- Широкий диапазон рабочих температур -20~70°C
Контроль качества при производстве оптических патч-кордов ONTEK
- Вносимые потери
Для полировки UPC ≤0.2 дБ, APC ≤0.3 дБ - Обратные потери
Для одномодового ≥50 дБ, мультимодового ≥30 дБ
- Точность вершины ферулы
Согласование вершины менее 50 нм обеспечивает надежный физический контакт между ядрами волокна соединителей. - Радиус искривления полировки
В оптических патч-корда ONTEK радиус полировки UPC находится в идеальных пределах от 7 до 25 нм, APC - от 5 до 12 нм для обеспечения максимального контакта поверхностной области в районе сердцевины волокна. - Расчет высоты волокна (Высота-Height или Углубление-Undercut)
Показывает величину выступа или углубления волокна от поверхности ферруллы и определяет качество оптического контакта соединяемых волокон. - Коэффициент отражения
Играет большую роль с повышением дальности, скорости передачи и количества стыковок. Прямые потери оптических соединительных кабелей ONTEK не превышают 0,3 дБ. Обратные потери составляют не более – 50 дБ для UPC и не более -65 дБ для APC.
| Оптический патч-корд ONTEK.PCO-0.5-DPC.MM.UPS.LL.OM3 | |
|---|---|
| Тип патч-корда | Многомодовый |
| Полировка | UPC |
| Конструкция кабеля | Дуплекс |
| Длина, м | 0.5 |
| Тип коннекторов | LC-LC |
| Класс оптического волокна | OM3 |
| Оболочка | LSZH |
| Цвет | Бирюзовый |
