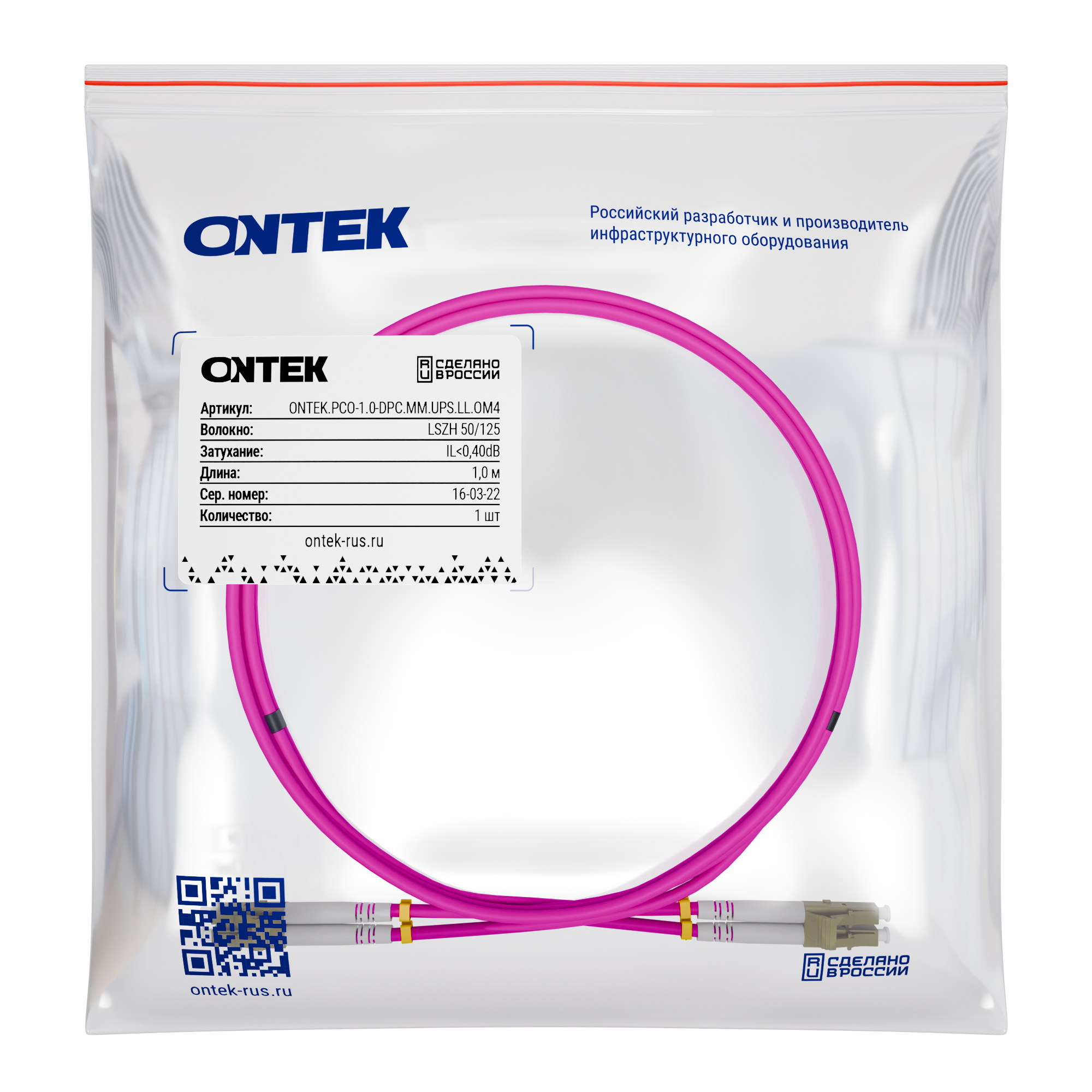

Патч-корд оптический, дуплексный, LC-LC, UPC, 1.0 м., OM4, LSZH, маджента

Отправить запрос Патч-корд оптический, дуплексный, LC-LC, UPC, 1.0 м., OM4, LSZH, маджента

Многомодовый оптический патч-корд ONTEK с коннекторами LC-LC (LL) представляет собой современное решение для построения высокопроизводительных сетевых систем. Модель категории OM4 с дуплексной конструкцией DPC и полировкой UPC обеспечивает отличную передачу данных на коротких дистанциях. Красный цвет исполнения и оптимальная длина 1 метр делают кабель удобным для монтажа в телекоммуникационных шкафах и патч-панелях, где важна компактность и четкая идентификация компонентов сети.

Кабель защищен оболочкой из LSZH-компаунда, что гарантирует безопасность при эксплуатации и соответствие современным требованиям пожарной безопасности. Многоступенчатое тестирование на всех этапах производства обеспечивает высокое качество изделия, а возможность изготовления патч-кордов любой длины под заказ позволяет адаптировать решение под конкретные задачи заказчика, будь то организация локальной сети в офисе или построение сложной телекоммуникационной инфраструктуры.

Особенности

  • Огнестойкая малодымная оболочка LSZH
  • Простое управление полярностью с помощью двусторонних зажимов
  • Оптическое тестирование каждого кабеля гарантирует высокую производительность сети
  • Широкий диапазон рабочих температур -20~70°C

Контроля качества при производстве оптических патч-кордов ONTEK

Контроль качества на тестовой станции прямых и возвратных потерь.
  • Вносимые потери
    Для полировки UPC ≤0.2 дБ, APC ≤0.3 дБ
  • Обратные потери/
    Для одномодового ≥50 дБ, мультимодового ≥30 дБ
Контроль качества на стационарном Интерферометре.
  • Точность вершины ферулы
    Согласование вершины менее 50 нм обеспечивает надежный физический контакт между ядрами волокна соединителей.
  • Радиус искривления полировки
    В оптических патч-корда ONTEK радиус полировки UPC находится в идеальных пределах от 7 до 25 нм, APC - от 5 до 12 нм для обеспечения максимального контакта поверхностной области в районе сердцевины волокна.
  • Расчет высоты волокна (Высота-Height или Углубление-Undercut)
    Показывает величину выступа или углубления волокна от поверхности ферруллы и определяет качество оптического контакта соединяемых волокон.
  • Коэффициент отражения
    Играет большую роль с повышением дальности, скорости передачи и количества стыковок. Прямые потери оптических соединительных кабелей ONTEK не превышают 0,3 дБ. Обратные потери составляют не более – 50 дБ для UPC и не более -65 дБ для APC.
Оптический патч-корд ONTEK.PCO-1.0-DPC.MM.UPS.LL.OM4
Тип патч-корда Многомодовый
Полировка UPC
Конструкция кабеля Дуплекс
Длина, м 1.0
Тип коннекторов LC-LC
Класс оптического волокна OM4
Оболочка LSZH
Цвет Маджента
