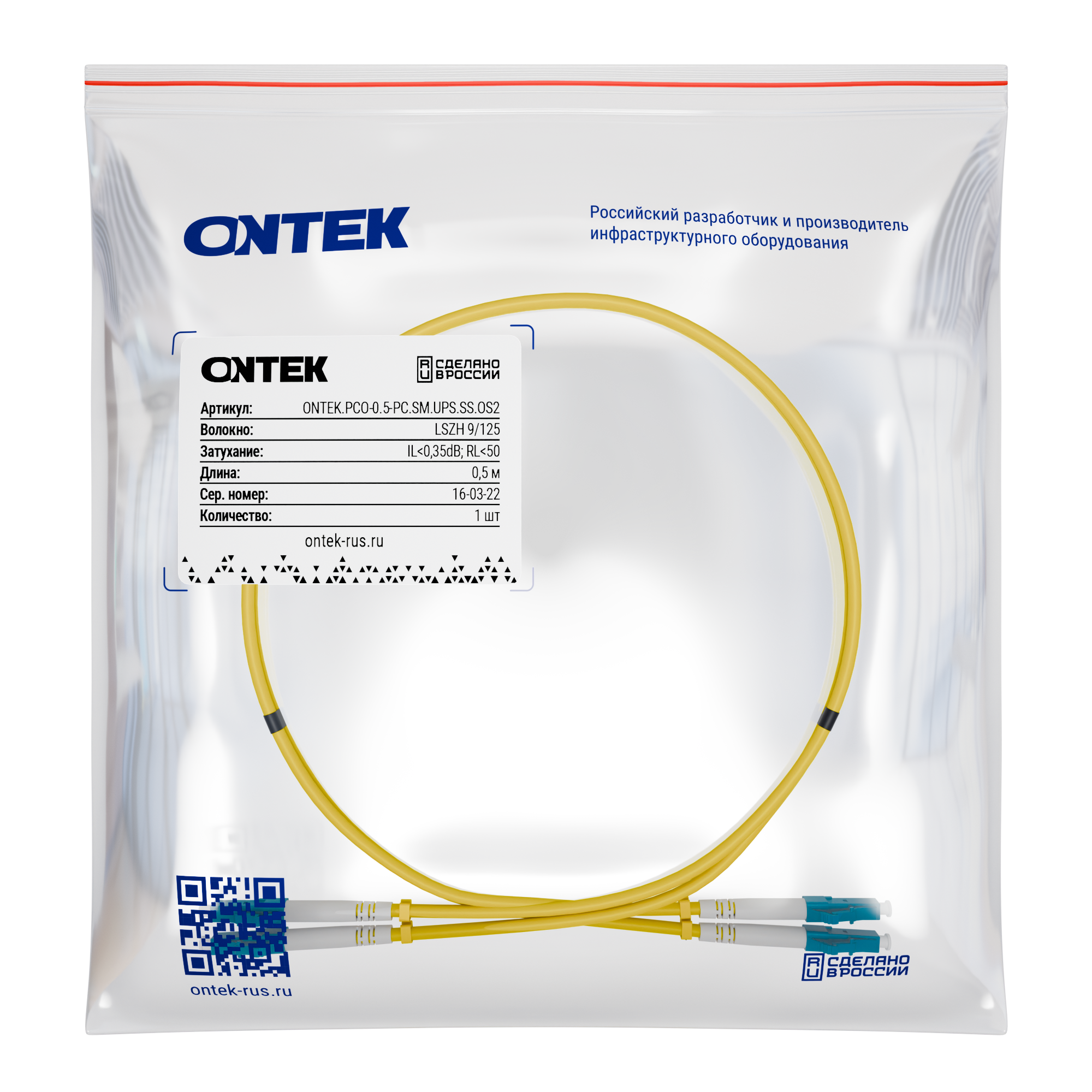

Патч-корд оптический, дуплексный, LC-LC, UPC, 0.5 м., OS2, LSZH, жёлтый

Отправить запрос Патч-корд оптический, дуплексный, LC-LC, UPC, 0.5 м., OS2, LSZH, жёлтый

Оптический патч-корд ONTEK дуплексного исполнения с разъемами LC-LC представляет собой современное решение для построения высокоскоростных сетевых соединений. Модель оснащена двойным проводником из одномодового волокна SM 9/125 класса OS2, что обеспечивает надежную передачу данных на значительных расстояниях. Желтый цвет исполнения и длина 0.5 метра делают кабель удобным для монтажа в телекоммуникационных шкафах и патч-панелях, где важна компактность и четкая идентификация компонентов сети.

Кабель защищен оболочкой из LSZH-компаунда, что гарантирует безопасность при эксплуатации и соответствие современным требованиям пожарной безопасности. Степень защиты IP20 и широкий температурный диапазон от -5 до +65°С обеспечивают надежную работу в различных условиях. Многоступенчатое тестирование на всех этапах производства гарантирует высокое качество изделия, а возможность изготовления патч-кордов любой длины под заказ позволяет адаптировать решение под конкретные задачи заказчика.

Особенности

  • Огнестойкая малодымная оболочка LSZH
  • Простое управление полярностью с помощью двусторонних зажимов
  • Оптическое тестирование каждого кабеля гарантирует высокую производительность сети
  • Широкий диапазон рабочих температур -20~70°C

Контроля качества при производстве оптических патч-кордов ONTEK

Контроль качества на тестовой станции прямых и возвратных потерь.
  • Вносимые потери
    Для полировки UPC ≤0.2 дБ, APC ≤0.3 дБ
  • Обратные потери/
    Для одномодового ≥50 дБ, мультимодового ≥30 дБ
Контроль качества на стационарном Интерферометре.
  • Точность вершины ферулы
    Согласование вершины менее 50 нм обеспечивает надежный физический контакт между ядрами волокна соединителей.
  • Радиус искривления полировки
    В оптических патч-корда ONTEK радиус полировки UPC находится в идеальных пределах от 7 до 25 нм, APC - от 5 до 12 нм для обеспечения максимального контакта поверхностной области в районе сердцевины волокна.
  • Расчет высоты волокна (Высота-Height или Углубление-Undercut)
    Показывает величину выступа или углубления волокна от поверхности ферруллы и определяет качество оптического контакта соединяемых волокон.
  • Коэффициент отражения
    Играет большую роль с повышением дальности, скорости передачи и количества стыковок. Прямые потери оптических соединительных кабелей ONTEK не превышают 0,3 дБ. Обратные потери составляют не более – 50 дБ для UPC и не более -65 дБ для APC.
Оптический патч-корд ONTEK.PCO-0.5-DPC.SM.UPS.LL.OS2
Тип патч-корда Одномодовый
Полировка UPC
Конструкция кабеля Дуплекс
Длина, м 0.5
Тип коннекторов LC-LC
Класс оптического волокна OS2
Оболочка LSZH
Цвет Желтый
