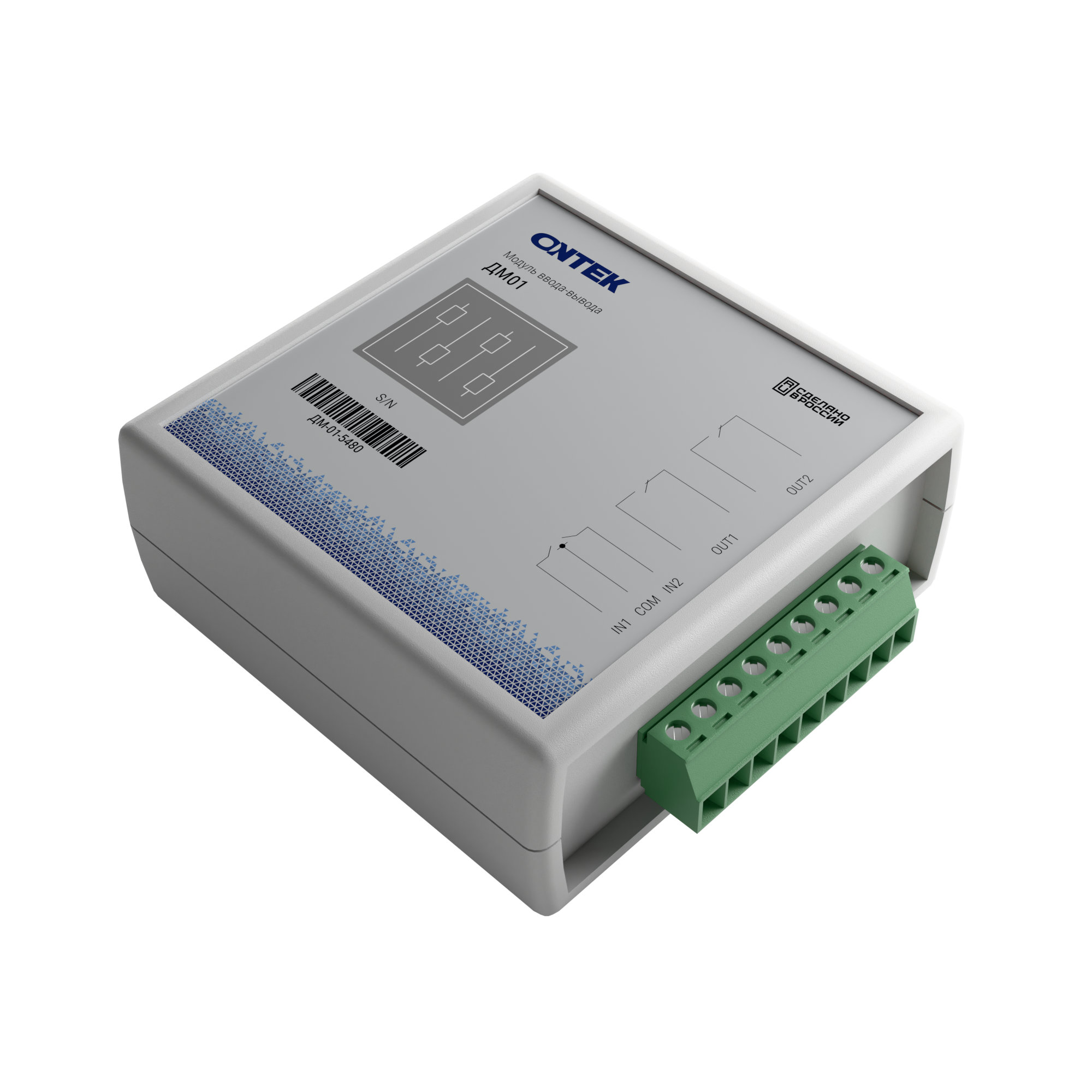

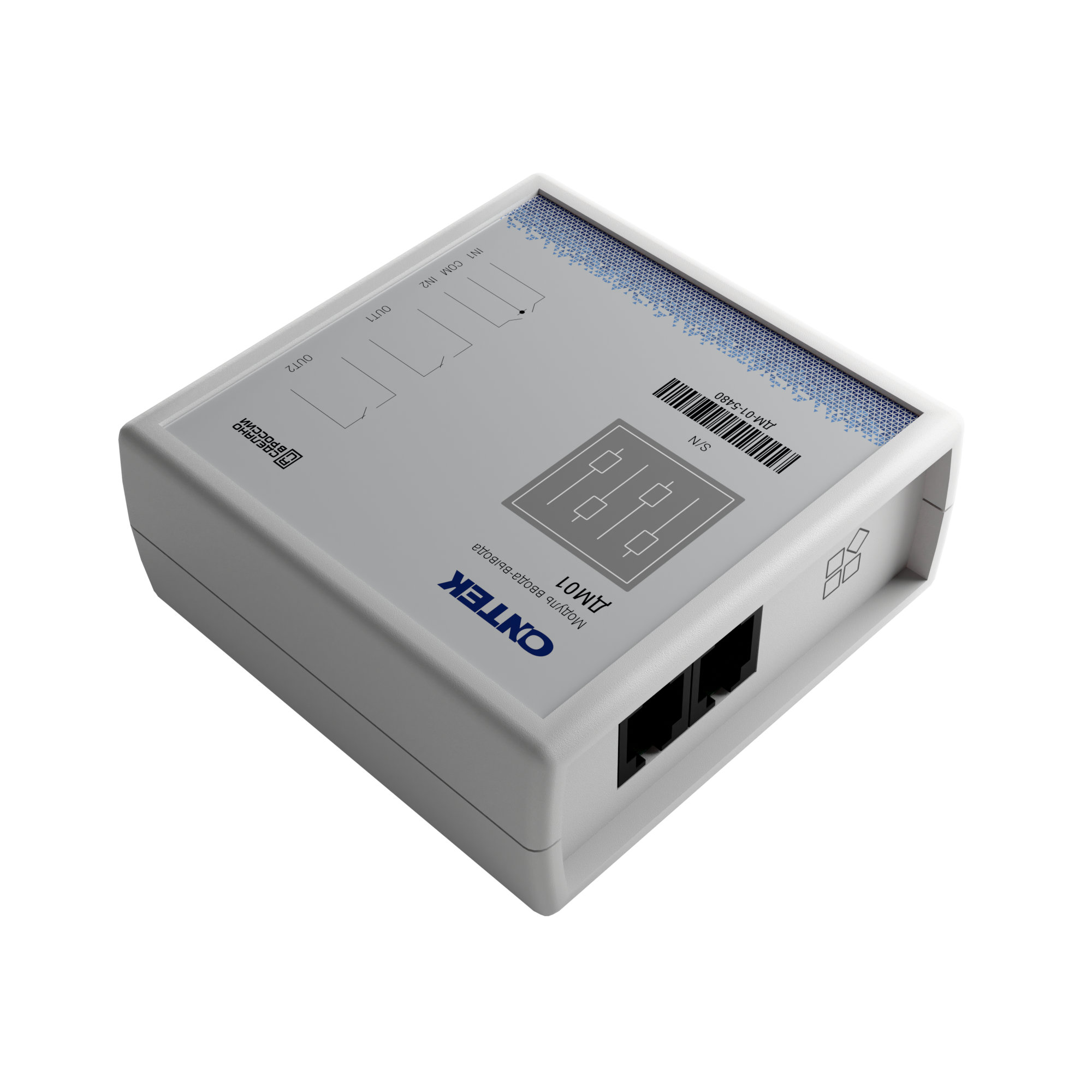

Модуль ввода-вывода ONTEK ДМ01
Модуль ДМ01 – это универсальное устройство расширения для SNMP-адаптера ONTEK SNC. Он добавляет в систему мониторинга два дискретных входа для подключения датчиков с "сухим контактом" (протечка воды, открытие двери, дым, вибрация) и два релейных выхода для управления исполнительными устройствами (вентиляция, обогрев, сигнализация, отключение нагрузки). Компактный корпус (65×65×27 мм) и простое подключение через RJ11 позволяют быстро интегрировать модуль в существующую инфраструктуру. Вся информация о состоянии входов/выходов отображается в веб-интерфейсе адаптера SNC, обеспечивая единую точку контроля вместе с параметрами ИБП.
Ключевые возможности:
- 2 дискретных входа (НО) для любых датчиков с сухим контактом
- 2 релейных выхода (НО/НЗ) для автоматизации
- Подключение до 3 датчиков температуры ДТ01 через последовательную цепочку
- Питание и связь по одному кабелю RJ11 (RS485)
- Светодиодная индикация питания и состояния входов/выходов
Типовые сценарии применения и преимущества для клиента:
1. Защита серверной стойки от перегрева

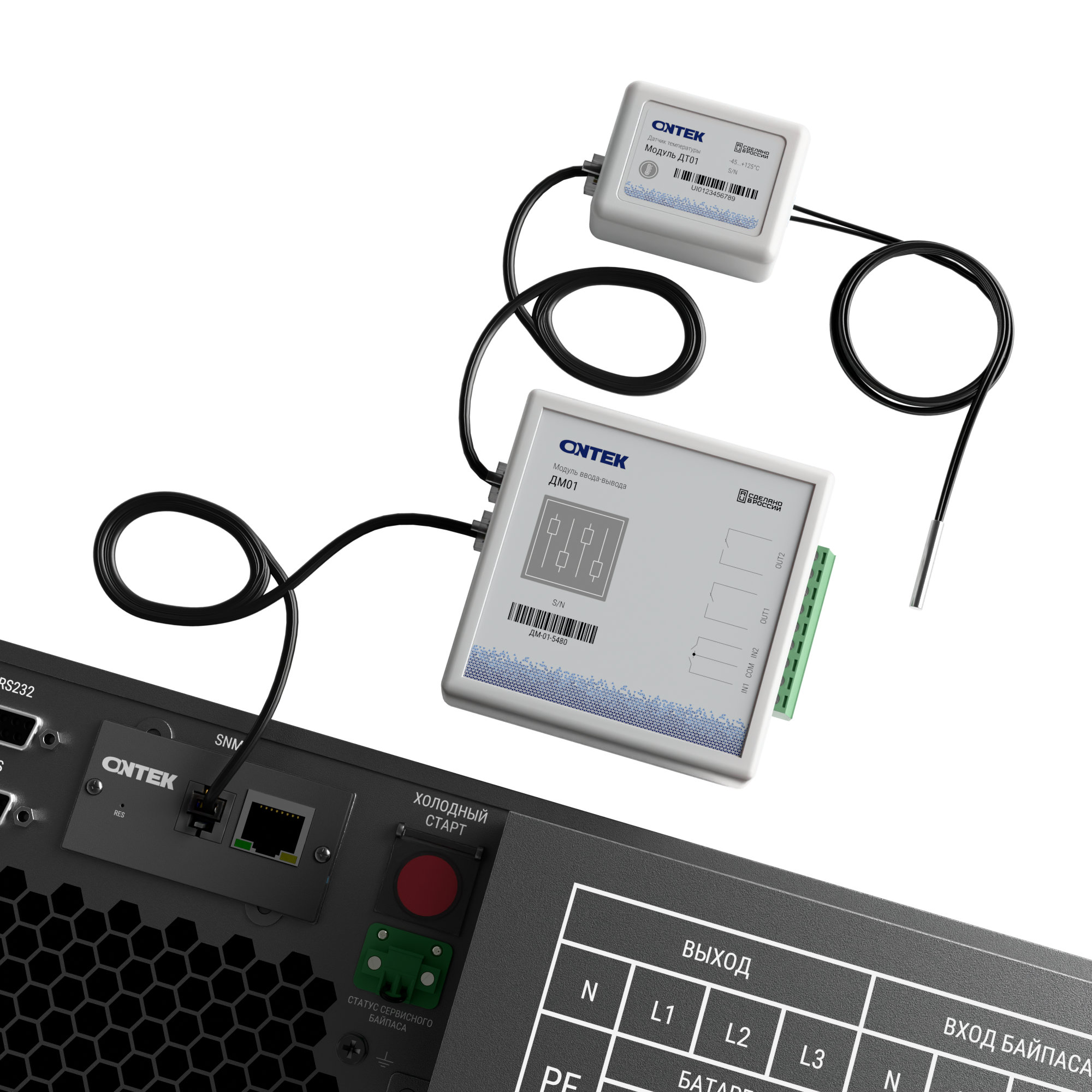

Задействованы: ДТ01 + ДМ01 + адаптер SNC
Реализация. Датчик ДТ01 устанавливается внутри стойки. Выход OUT1 модуля ДМ01 подключается к резервному вентилятору. При превышении верхнего порога температуры вентилятор автоматически включается, предотвращая выход оборудования из строя.
Преимущества. Автоматическое поддержание теплового режима без участия оператора. Снижение риска дорогостоящего ремонта и простоев.
2. Контроль протечки воды
Задействованы: ДМ01 + адаптер SNC + ИБП
Реализация. Датчик протечки подключается к входу IN1 модуля ДМ01. При срабатывании адаптер SNC отправляет мгновенное уведомление администратору, а выход OUT2 отключает питание второстепенных стоек через контактор. Критическое оборудование продолжает получать питание от ИБП.
Преимущества. Минимизация ущерба от протечки. Сохранение работоспособности ключевых систем. Быстрое оповещение о нештатной ситуации.
3. Температурный контроль по зонам серверной
Задействованы: 3 × ДТ01 + ДМ01 + адаптер SNC

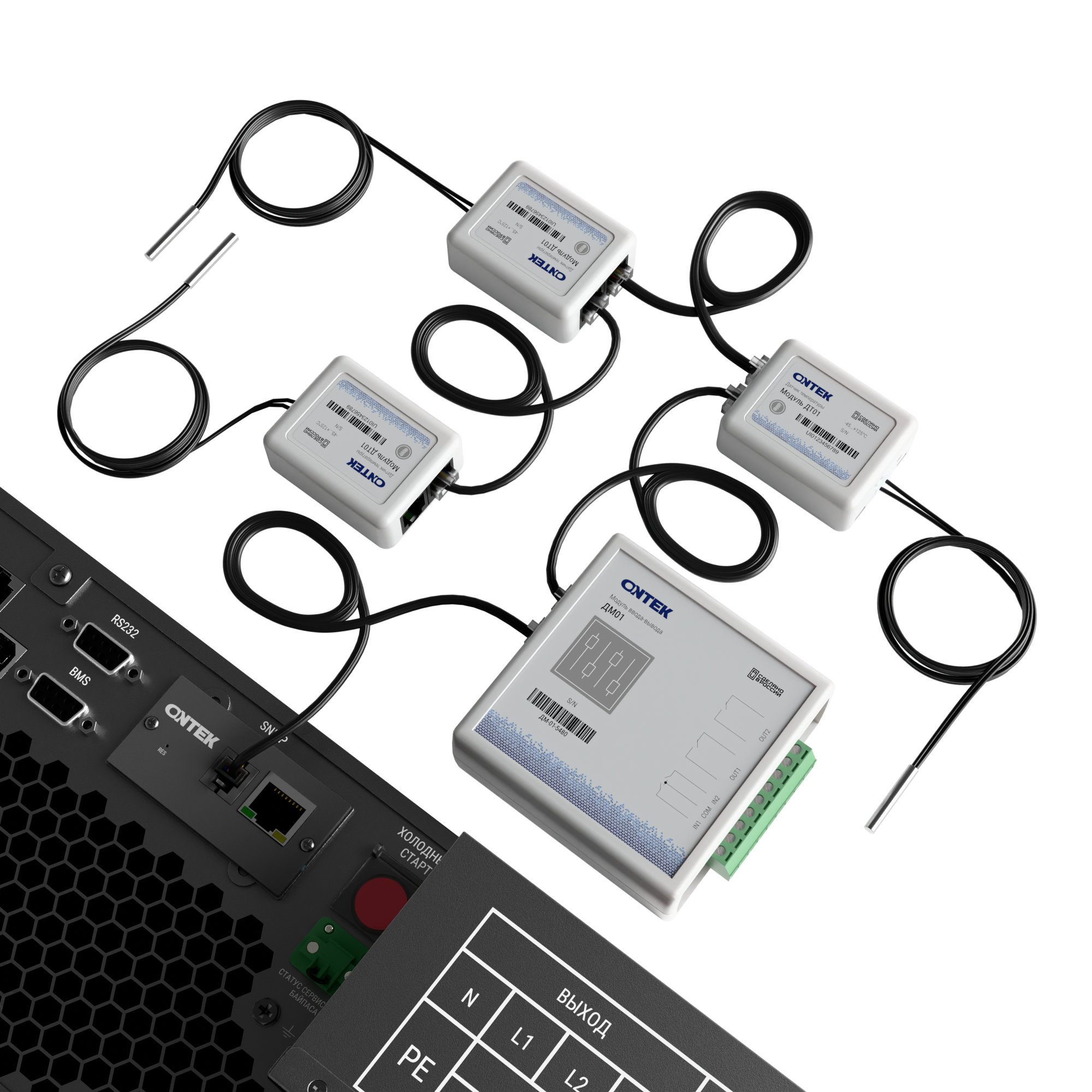

Реализация. Три модуля ДТ01 размещаются в разных зонах помещения (горячие коридоры, зоны с плотной компоновкой). При достижении порога на любом из датчиков через выход OUT1 включается прецизионный кондиционер. Все события фиксируются в журнале вместе с данными о состоянии ИБП.
Преимущества. Точное определение локальных перегревов. Экономия электроэнергии – климат-система включается только при реальной необходимости. Полный аудит температурных событий.
4. Охранная сигнализация с питанием от ИБП
Задействованы: ДМ01 + адаптер SNC + ИБП
Реализация. Датчик открытия двери подключен к входу IN2. При несанкционированном открытии адаптер SNC отправляет уведомление и через выход OUT1 включает световую/звуковую сигнализацию. ИБП гарантирует работу системы мониторинга даже при отключении внешнего электропитания.
Преимущества. Круглосуточная охрана объекта, независимая от внешней сети. Интеграция охранных событий в единую систему мониторинга инфраструктуры.
| Модель: ONTEK ДМ01 | |
|---|---|
| Габаритные размеры (Ш×Г×В), мм | 65 × 65 × 27 |
| Вес, г | 80 |
| Порты подключения | 2 × RJ11 (равнозначные) |
| Интерфейс связи с адаптером SNC | RS485 (через RJ11) |
| Дискретные входы | 2 (нормально разомкнутые), клеммная колодка |
| Дискретные выходы (реле) | 2 (НО/НЗ), клеммная колодка |
| Максимальная коммутируемая нагрузка | 1А при 250В AC, 2А при 24В DC |
| Индикация | Светодиод питания/связи; светодиоды состояния входов/выходов |
| Рабочая температура | От -30°C до +60°C (хранение) |
| Относительная влажность | Не более 80% (без конденсата) |

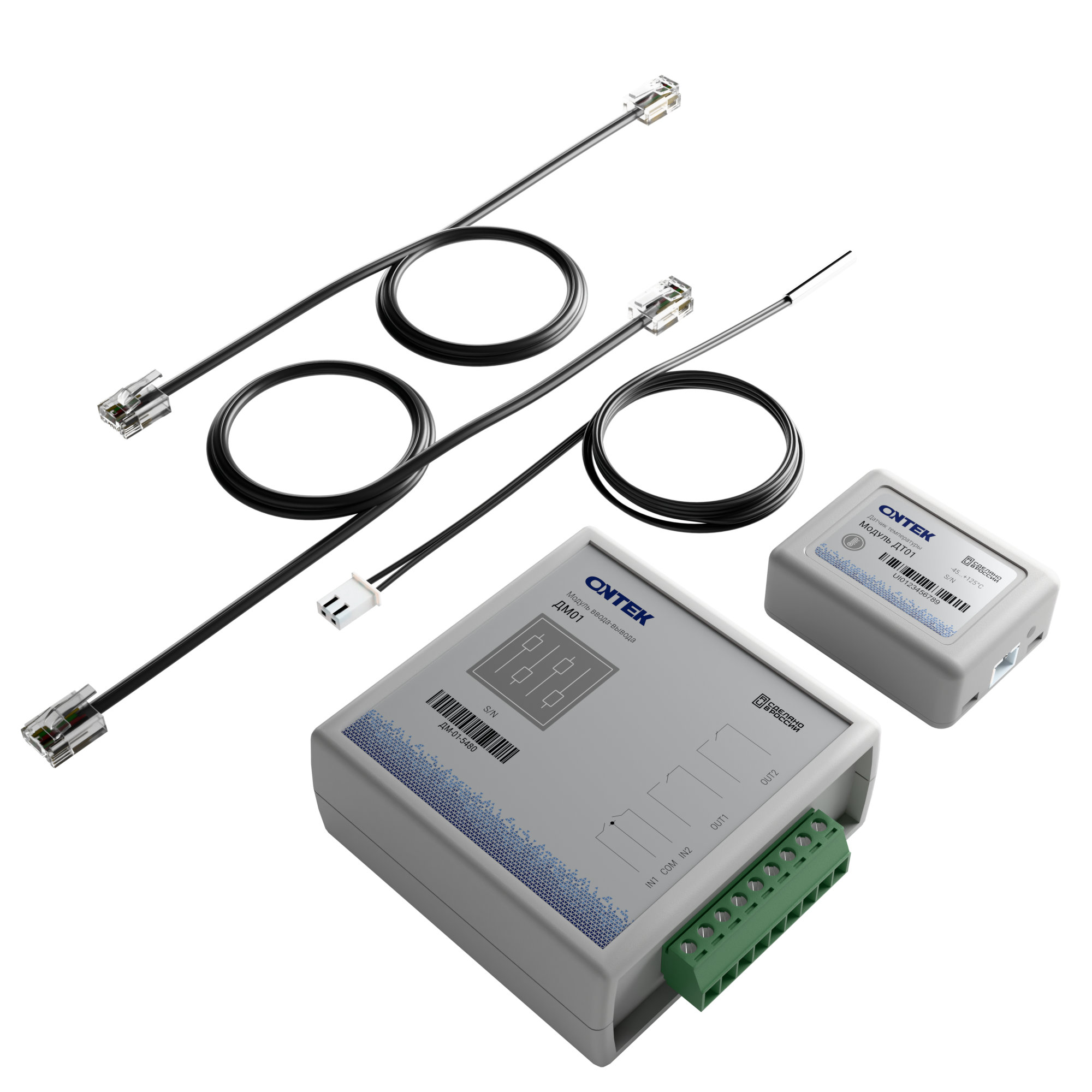

| Комплект поставки | Модуль ДМ01, краткое руководство пользователя |
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
Сетевая карта ONTEK SNMP SNC-S2 стандартная

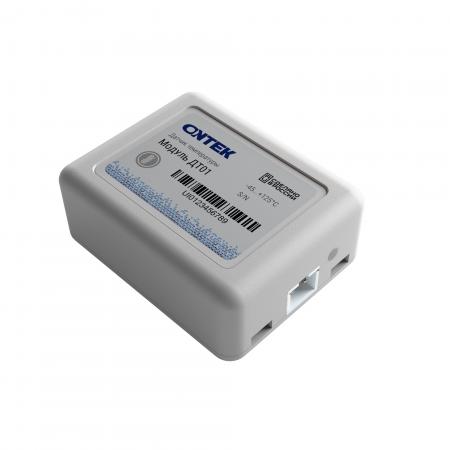

Цифровой датчик температуры ONTEK ДТ01
