Основные преимущества

  • Двойное преобразование
  • Технология DSP гарантирует высокую производительность
  • Выходной коэффициент мощности PF = 1
  • Мультифазная модель: по вашему выбору 1:1, 3:1, 3:3
  • Активная коррекция коэффициента мощности на всех фазах

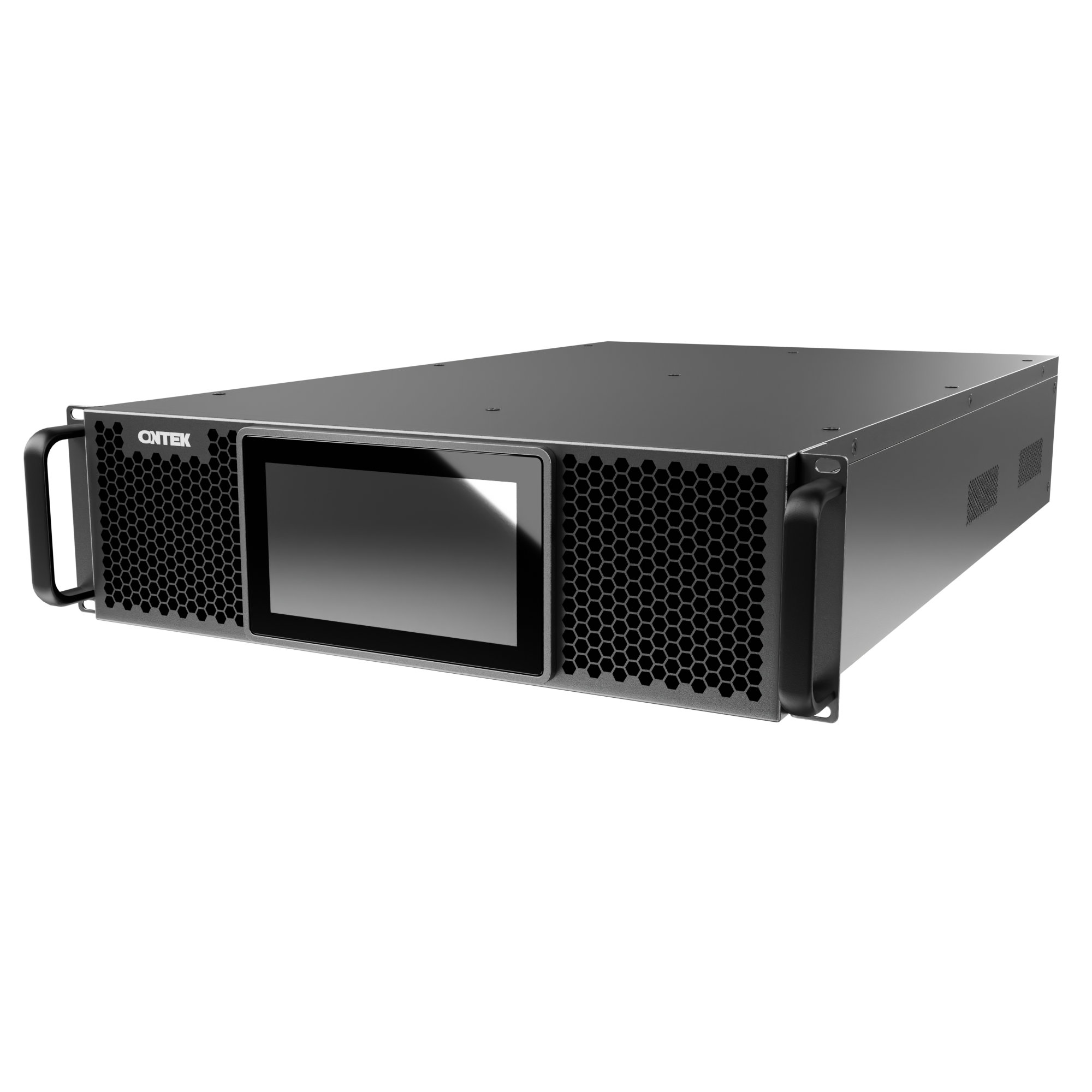

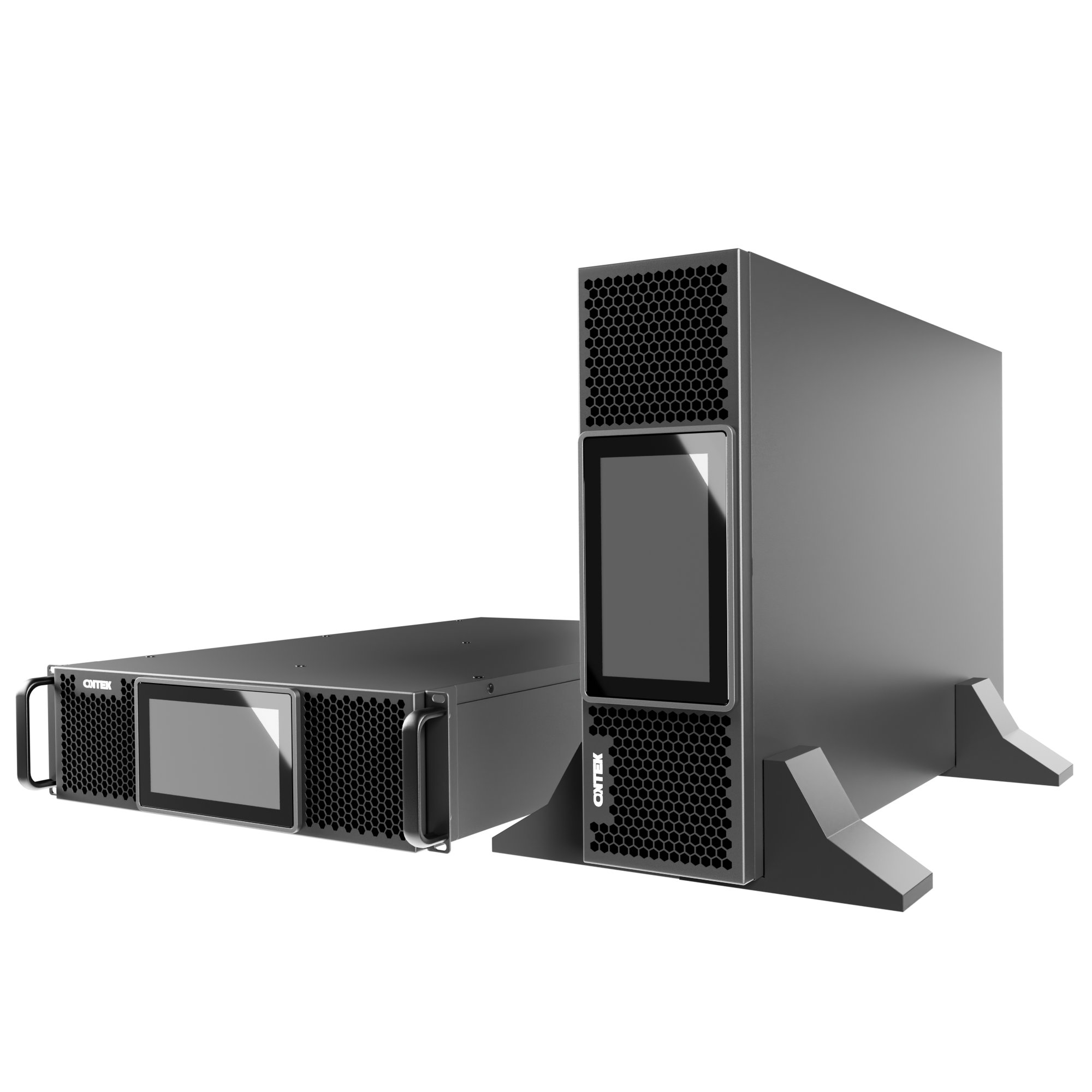

  • Модель на 30 кВА устанавливается как в стойку (высота 3U), так и на пол, поддерживает автоповорот ЖК-экрана
  • Режим преобразования частоты 50/60 Гц
  • Работа в режиме ECO для энергосбережения
  • Функция аварийного отключения питания (EPO)
  • Совместимость с генераторами
  • Поддерживает два входа переменного тока: основной вход и вход байпаса
  • 3-ступенчатая расширяемая конструкция заряда для оптимизации работы аккумулятора
  • Гибкая конфигурация батарей и настраиваемый ток заряда
  • Параллельная работа до 4 ИБП с общей батарейной ёмкостью
  • Опциональный изолирующий трансформатор обеспечит полную изоляцию и подавление синфазных помех

Технология DSP

В источниках бесперебойного питания ONTEK используются специализированные цифровые сигнальные процессоры (DSP), которые способствуют уменьшению количества компонентов и числа отказов на единицу времени при повышении общей надежности системы. А также позволяют реализовать различные интерфейсы для удаленного контроля и управления ИБП, такие как Smart RS-232/USB, SNMP, Modbus, сухие контакты и др.

Коэффициент выходной мощности 1

кВА = кВт. Предоставляет больше активной мощности (Вт) для защиты большего количества оборудования с коэффициентом мощности 1 (PF=1).

Гибкость подключения: выбирайте идеальное решение для вашего бизнеса с мультифазным ИБП

ИБП оснащены мультифазным подключением, что дает вам возможность гибко выбирать конфигурации: 1:1, 3:1 или 3:3. Это не только упрощает интеграцию с существующими системами, но и позволяет оптимально состыковать ваше оборудование с потребностями вашего бизнеса. Наслаждайтесь высокой надежностью, эффективностью и простотой в использовании с нашими современными решениями.

Активная коррекция коэффициента мощности на всех фазах

Функция активной коррекции коэффициента мощности (PFC) обеспечивает непревзойденный входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (THDi) менее 4%, что исключает воздействие на другое критически важное оборудование в одной электрической сети и повышает уровень совместимости с генераторами.

Режим преобразования частоты 50/60 Гц

Если ваша сеть работает на 50 Гц, а оборудование требует питание на 60 Гц, или же наоборот – данный ИБП решит эту проблему, можно настроить выходной сигнал на определенную частоту 50/60 Гц.

ЭКО-режим

При высоком качестве входного электропитания, для повышения энергоэффективности системы, ИБП возможно перевести в ЭКО-режим. Когда же электроснабжение становится нестабильным и выходит за установленные параметры, с целью обеспечения необходимого качества электропитания, ИБП переключается в режим двойного преобразования.

Функция аварийного отключения питания (EPO)

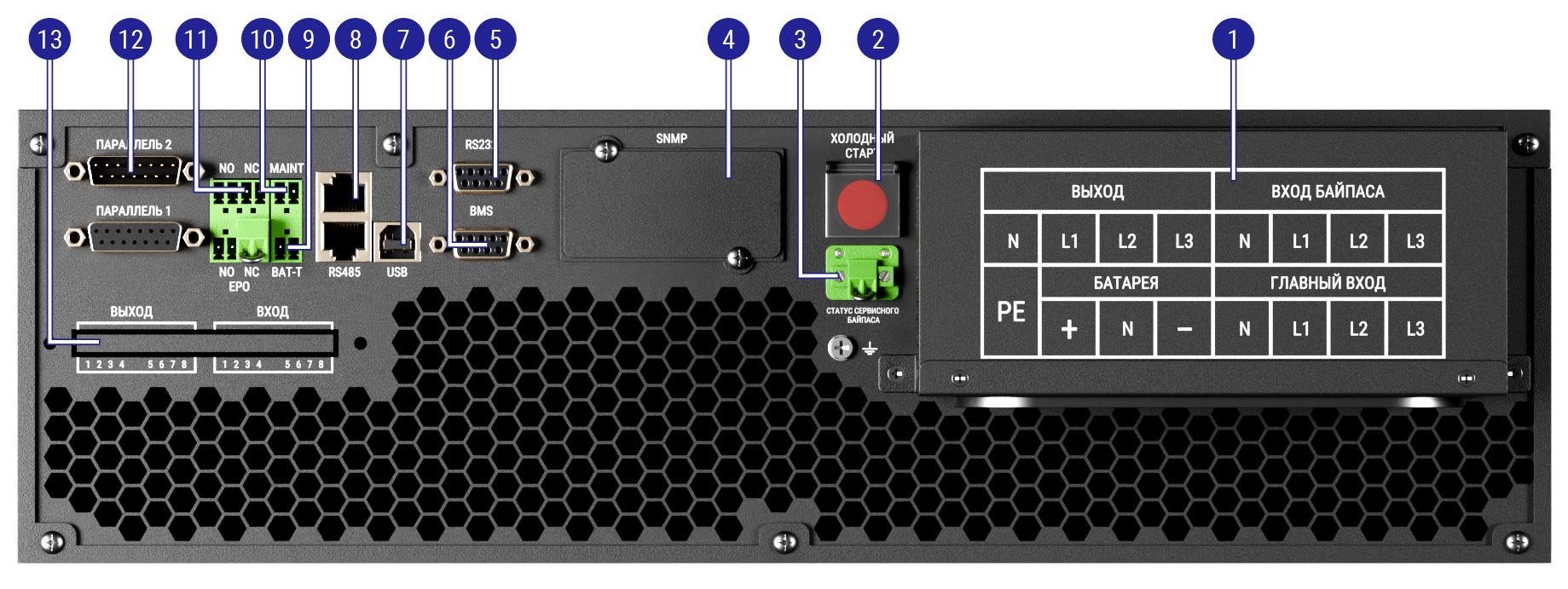

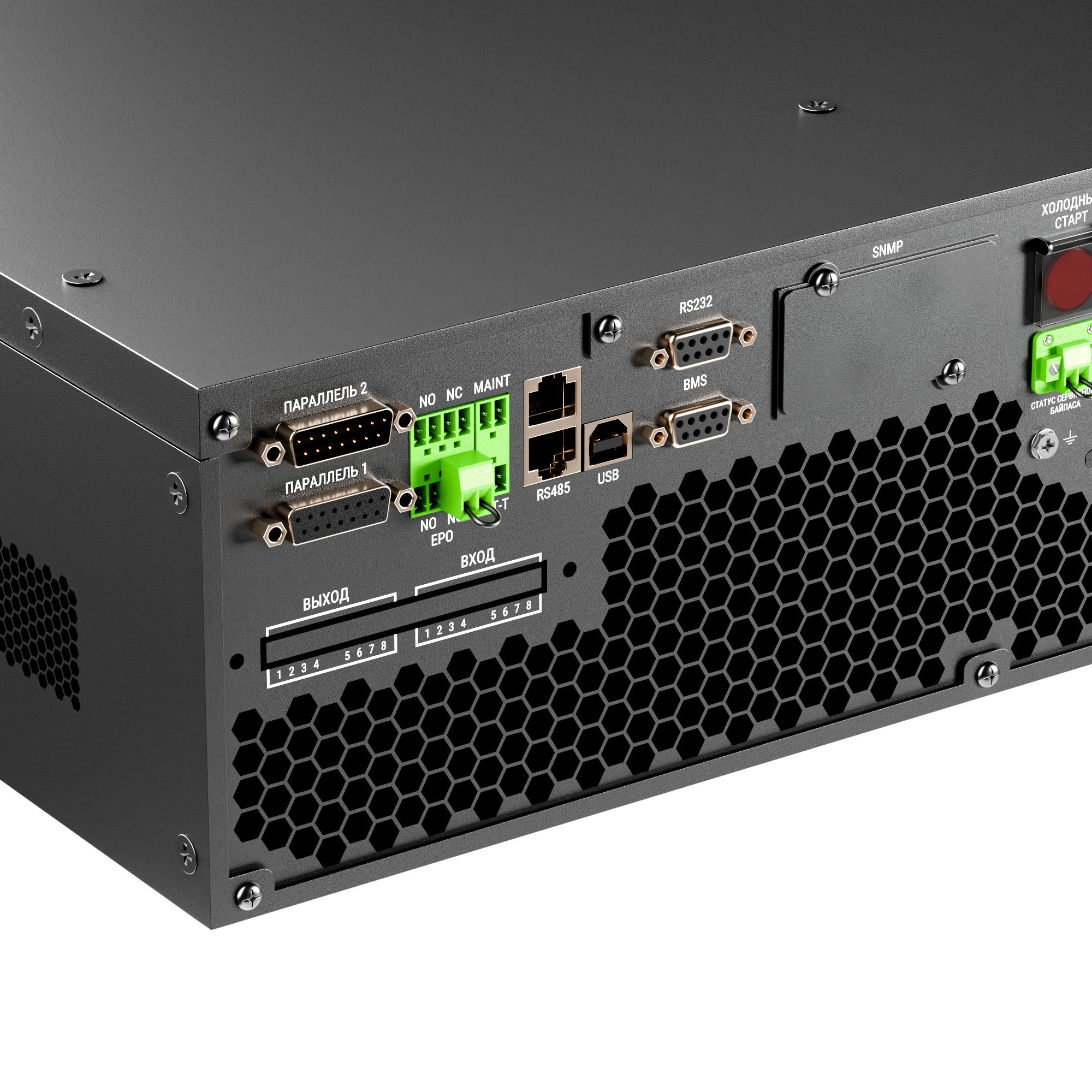

Возможность экстренного отключения питания ИБП и нагрузки при аварийной ситуации, требующей немедленно обесточить оборудование (например, сработала пожарная сигнализация или другая аварийная система). Реализуется как в виде клеммного подключения на задней панели ИБП для возможности дистанционного отключения, так и в виде аварийной кнопки на передней панели для возможности отключения оператором. EPO представляет собой цепь безопасного сверхнизкого напряжения, которая изолирована от цепей опасного напряжения усиленной изоляцией.

Совместимость с генераторами

В режиме работы от генератора устанавливается расширенный диапазон рабочей частоты.

Параллельная работа до 4 устройств с общей батарейной ёмкостью

Расширяет возможности по конфигурированию системы, а также сокращает затраты при необходимости резервирования или наращивании только силовой части.

Опциональный изолирующий трансформатор

Обеспечивает полную изоляцию и подавление синфазных помех. Используется для передачи сигналов с минимально возможным уровнем помех. Также обеспечивается дополнительная защита персонала от поражения электрическим током при замыкании на корпус прибора.

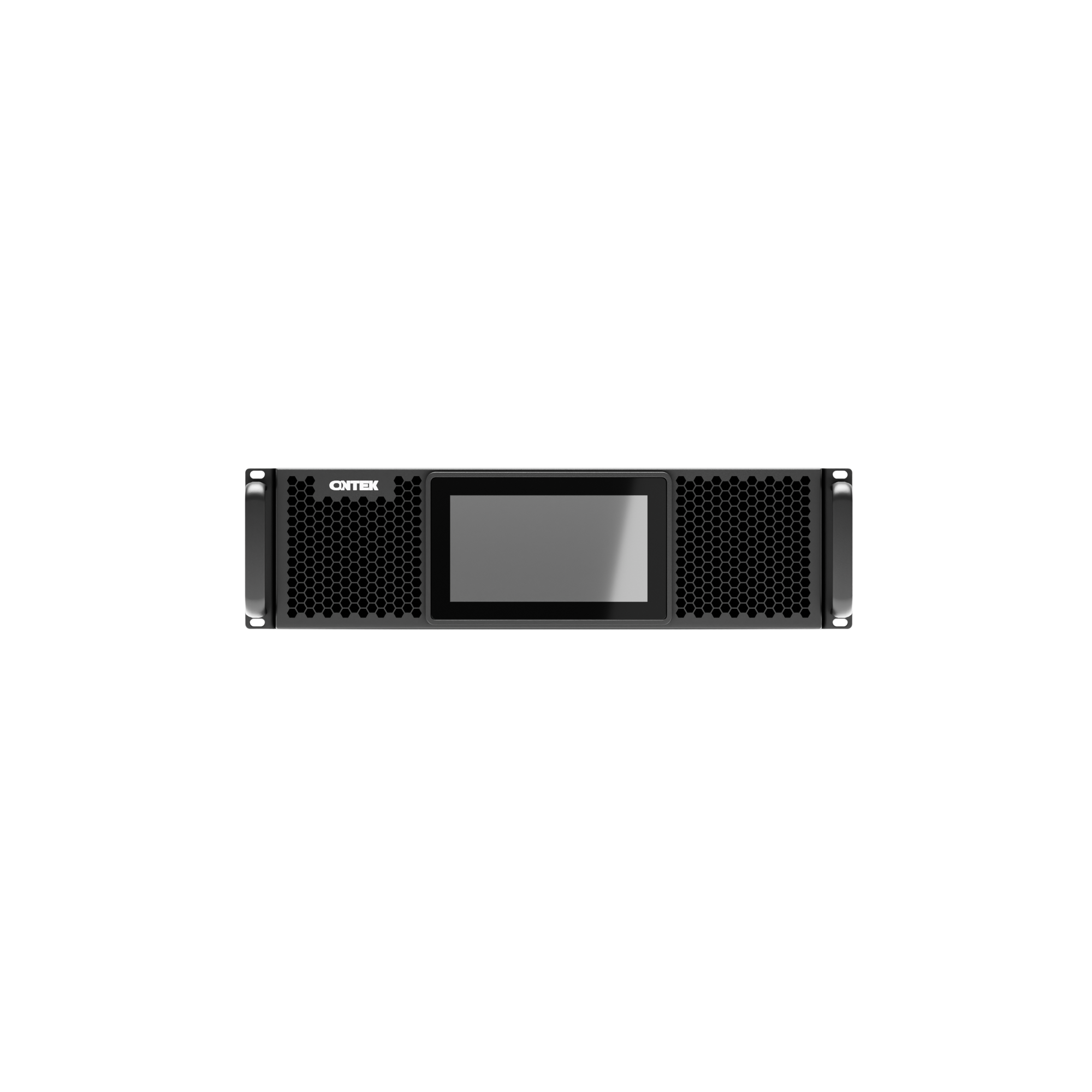

Модель PM RACK 20
Мощность 20кВА/20кВт
Фаза Мультифазный (3:3, 3:1, 1:1)
Параллельная работа До 4 ИБП (с возможностью работы с общей батарейной группой)
ВХОД
Номинальное напряжение 3 × 380/400/415 В переменного тока (3 фазы + нейтраль) или 220/230/240 В переменного тока (фаза + нейтраль)
Диапазон напряжения 190–520 В переменного тока (3 фазы) при нагрузке 50%; 305–478 В переменного тока (3 фазы) при 100% нагрузке
Диапазон частот 46-54 Гц или 56-64 Гц
Коэффициент мощности ≥ 0,99 при 100% нагрузке
ВЫХОД
Выходное напряжение 3 × 380/400/415 В переменного тока (3 фазы + нейтраль) или 220/230/240 В переменного тока (фаза + нейтраль)
Регулировка напряжения переменного тока (батарейный режим) ± 1%
Диапазон частот (батарейный режим) 50/60 Гц ± 0,1 Гц
Диапазон частот (синхронизированный диапазон) 46-54 Гц или 56-64 Гц
Время перехода на батареи Ноль
Время перехода на байпас Ноль
Форма сигнала (батарейный режим) Чистая синусоида
Крест-фактор 3:1 (макс.)
Гармоническое искажение ≤ 2% THD (линейная нагрузка); ≤ 5% THD (нелинейная нагрузка)
Перегрузка в режиме онлайн 100–110 % в течение 60 мин, 110–125 % в течение 10 мин, 125–150 % в течение 1 мин; >150% немедленно
Перегрузка в батарейном режиме 100–110 % в течение 60 мин, 110–125 % в течение 10 мин, 125–150 % в течение 1 мин; >150% немедленно
КПД
От сети 95,5%
ЭКО-режим 98,5%
Режим работы от батареи 94,5%
БАТАРЕИ
Тип батареи Зависит от задачи
Количество батарей 32-40 шт (регулируется)
Напряжение зарядки +/-13,65 VDC×N (N=16~20)
Зарядный ток (макс.) 1-12 А (регулируется)
ОКРУЖАЮЩАЯ СРЕДА
Рабочая температура и влажность 0-40°C, < 95% без образования конденсата
Уровень шума Менее 65 дБ на расстоянии 1 метр
ФИЗИЧЕСКИЕ ПАРАМЕТРЫ
Габариты (Ш×В×Г), мм 438×133×680 (3U)
Вес нетто (кг) 28
УПРАВЛЕНИЕ
Smart RS-232/USB Поддерживает семейство Windows, Linux и MAC
SNMP (опционально) Управление питанием с помощью SNMP-менеджера и веб-браузера

Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.

На графике представлена зависимость времени, в течение которого будет обеспечена бесперебойная работа нагрузки при перебоях в работе сети, при использовании различных батарейных модулей ONTEK от мощности нагрузки.

Для печати графика или сохранения в PDF

  1. Выбрать на графике значения
  2. Нажатием мыши в нужной точке зафиксировать отображение значения
  3. При необходимости отключить графики отдельных батарейных модулей, нажать по наименованию модели в легенде
  4. Нажав кнопку "Распечатать график" открыть диалоговое окно печати
  5. Отправить на принтер или выбрать вместо принтера сохранить в PDF

Время автономной работы ONTEK PM RACK 20

Кривая соответствует измеренным данным времени автономной работы. Все измерения проводились с использованием новых, полностью заряженных аккумуляторов, в типичных условиях окружающей среды, без подключения электричества и со сбалансированной резистивной нагрузкой (PF = 1,0) на выходе.
