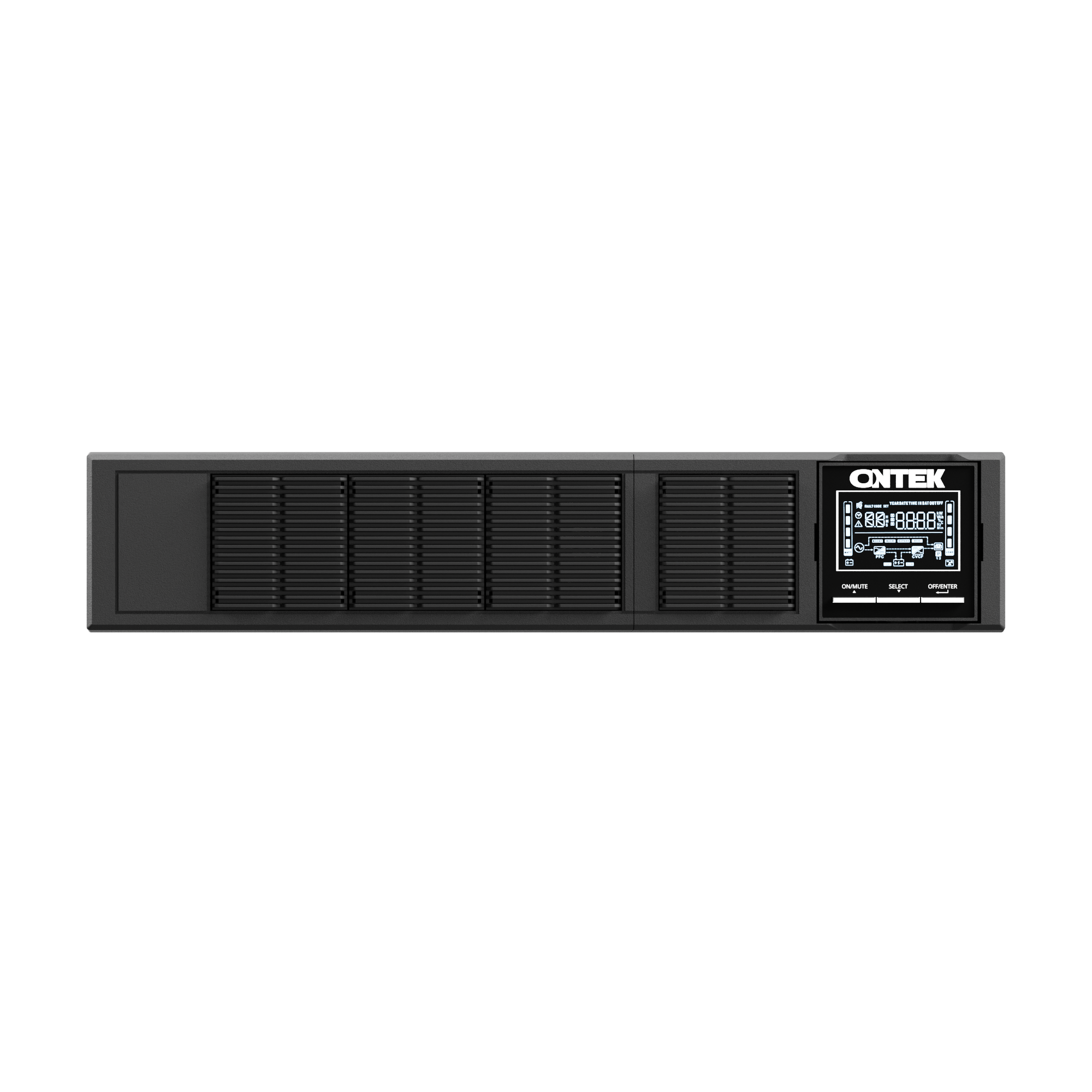

ИБП ONTEK SM RM 1 1000 ВА
Основные преимущества
- Двойное преобразование
- Установка стойка/башня
- Коэффициент выходной мощности 0,9
- Регулировка выходного напряжения ±1%
- Широкий диапазон входного напряжения
- ECO-режим для энергосбережения
- Режим преобразования частоты 50/60 Гц
- Горячая замена батарей
- Совместимость с генераторами
- Регулировка зарядного тока с помощью дисплея или ПО
Технология двойного преобразования (online)
Обеспечивает наилучшее качество электропитания. В этой технологии входной переменный ток преобразуется в постоянный с помощью выпрямителя, а затем постоянный ток преобразуется снова в переменный с помощью инвертора. При этом происходит коррекция как напряжения, так и частоты тока – на выходе обеспечивается чистая синусоида с эталонными характеристиками. Аккумуляторные батареи постоянно подключены к шине постоянного тока ИБП, при пропадании входного питания онлайн ИБП переходит на батареи мгновенно (время переключения составляет 0 мс), при этом отсутствуют любые переходные процессы.
Горячая замена батарей
Возможность заменить батареи без отключения и демонтажа источника питания и без прерывания питания нагрузки.
ЭКО-режим
При высоком качестве входного электропитания, для повышения энергоэффективности системы, ИБП возможно перевести в ЭКО-режим. Когда же электроснабжение становится нестабильным и выходит за установленные параметры, с целью обеспечения необходимого качества электропитания, ИБП переключается в режим двойного преобразования.
Режим преобразования частоты 50/60 Гц
Если ваша сеть работает на 50 Гц, а оборудование требует питание на 60 Гц, или же наоборот – данный ИБП решит эту проблему, можно настроить выходной сигнал на определенную частоту 50/60 Гц.
Совместимость с генераторами
В режиме работы от генератора устанавливается расширенный диапазон рабочей частоты.
| SMRM 1 | |
|---|---|
| Фазность | Однофазный |
| Мощность | 1000ВА/900Вт |
| Вход | |
| Номинальное напряжение | 220/230/240 В |
| Диапазон напряжений | 120-300 В ± 5% при 50% нагрузке; 180-300 В ± 5% при 100% нагрузке |
| Частота | 40-70 Гц |
| Входные разъемы | IEC C14 × 1шт. |
| Коэффициент мощности | ≥ 0,99 при номинальном напряжении (100% нагрузка) |
| Выход | |
| Выходное напряжение | 220/230/240 В |
| Выходные разъемы | IEC C13 × 6шт. |
| Регулировка напряжения | ± 1% |
| Диапазон частот (синхронизированный диапазон) | 47-53 Гц или 57-63 Гц |
| Диапазон частот (батарейный режим) | 50/60 Гц ± 0,5% |
| Крест-фактор | 3:1 (макс.) |
| Гармонические искажения | ≤ 3 % THD (линейная нагрузка); ≤ 6 % THD (нелинейная нагрузка) |
| Перегрузочная способность | 10 мин. при 110% нагрузки, 1 мин. при 125% нагрузки, до 0,5 сек. при 150% нагрузки |
| Время перехода на батарею | Ноль |
| Время перехода на Байпас | 4 мс (стандартно) |
| Форма сигнала в батарейном режиме | Чистая синусоида |
| КПД | |
| От сети | 88% |
| Работа от батареи | 83% |
| Батарея | |
| Напряжение и ёмкость батареи | 12V/9Ah |
| Количество внутренних батарей | 2 |
| Макс. количество батарейных модулей | 4 |
| Время заряда | 4 часа восстановления емкости до 90% для внутренних аккумуляторов |
| Зарядный ток (max) | 3,5A |
| Напряжение заряда | 27,4 В ± 1% |
| Срок службы установленных батарей | 5 лет |
| Функция "горячей" замены внутренних батарей | В наличии |
| Индикация | |
| ЖК-дисплей | Режим работы сеть/батарея/байпас, уровень нагрузки, уровень заряда батареи, индикация ошибок |
| Звуковые оповещения | Работа от батарей: звук каждые 4 сек. Низкий заряд батарей: звук каждую 1 сек. Перегрузка: звук дважды в 1 сек. Ошибка: постоянный звук. |
| Физические параметры | |
| Габариты, Ш×В×Г (мм) | 438×88×310 [2U] |
| Вес нетто, (кг) | 12 |
| Окружающая среда | |
| Рабочая влажность и температура | Влажность 0-90% при 0-40°C без образования конденсата |
| Уровень шума | Менее 50 дБ на расстоянии 1 метр |
| Управление | |
| Smart RS-232×1шт, USB×1шт | Поддержка семейств Windows, Linux и MAC |
| Опционально SNMP | Управление питанием с помощью SNMP-менеджера и веб-браузера |
| Опционально Modbus | Управление и мониторинг нескольких ИБП в режиме реального времени через коммуникационный порт RS-485 |
| Соответствия | |
| Безопасность | EMC EN62040-2 C2 for CE models |
| Сертификация | Сертификат соответствия ЕАЭС ТР ТС 004/2011, ТР ТС 020/2011. Сертификат по стандарту ISO 9001:2015 |
| Гарантийный срок | 2 года (стандартный) или расширенный |
В режиме преобразования частоты номинальная мощность снижается до 70%.
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
Батарейный модуль ONTEK SMRT1BM
Веб-карта SNMP
Карта Modbus
Релейная карта AS 400
Датчик окружающей среды EMD
Салазки для установки в стойку 19″
Сервисный байпас для ИБП 1-3кВА
На графике представлена зависимость времени, в течение которого будет обеспечена бесперебойная работа нагрузки при перебоях в работе сети, при использовании различных батарейных модулей ONTEK от мощности нагрузки.
Для печати графика или сохранения в PDF
- Выбрать на графике значения
- Нажатием мыши в нужной точке зафиксировать отображение значения
- При необходимости отключить графики отдельных батарейных модулей, нажать по наименованию модели в легенде
- Нажав кнопку "Распечатать график" открыть диалоговое окно печати
- Отправить на принтер или выбрать вместо принтера сохранить в PDF
Время автономной работы ONTEK SMRM 1
Кривая соответствует измеренным данным времени автономной работы. Все измерения проводились с использованием новых, полностью заряженных аккумуляторов, в типичных условиях окружающей среды, без подключения электричества и со сбалансированной резистивной нагрузкой (PF = 1,0) на выходе.
