Однорядный ЦОД ONTEK СтандартГрид с 3 стойками и межрядной системой охлаждения
Основные преимущества
- Инновационная система теплообмена. Закрытые горячие и холодные коридоры обеспечивают высокую эффективность работы оборудования и его адаптивность к разнообразным условиям окружающей среды.
- Компактные размеры. Наши шкафы имеют габариты 600×2000×1400 мм, что позволяет эффективно использовать пространство, не жертвуя функциональностью.
- Умная система безопасности. В случае неисправности передняя и задняя двери шкафа автоматически выдвигаются, что обеспечивает оперативный доступ к оборудованию и экономит время.
- Интегрированный модуль распределения питания GRID. Наш модуль распределения питания включает в себя главный выключатель, защитные устройства от импульсного перенапряжения, автоматические выключатели ИБП, кондиционеров, панелей распределения питания, что гарантирует надежную и безопасную работу вашего оборудования.
- Мощная система мониторинга. Следите за состоянием питания и окружающей среды на интуитивно понятном 10,1-дюймовом сенсорном ЖК-дисплее или контролируйте параметры через веб-интерфейс. Подключение к облачному сервису позволяет вам в реальном времени отслеживать все важные показатели удаленно.
- Системы контроля доступа и видеонаблюдения, датчики окружающей среды. Встроенные датчики температуры и влажности, детекторы дыма и протечки, системы контроля и наблюдения позволят вам оперативно среагировать на изменения окружающей среды.
- Удобство установки. Наш однорядный центр обработки данных СтандартГрид поставляется в виде готовой для сборки конструкции, благодаря чему его можно быстро установить и запустить всего за один день, что существенно экономит ваше время и ресурсы.
Идеальное решение для вашего Дата-центра
Однорядный центр обработки данных ONTEK серии СтандартГрид - идеальное решение для вашего Дата-центра. СтандартГрид объединяет в себе все необходимое оборудование, размещенное в закрытом горячем и холодном коридоре, что позволяет эффективно использовать пространство и оптимизировать поток воздуха.
Благодаря современным датчикам и системе мониторинга вы получаете полное управление над вашим ЦОД. В СтандартГрид стандартизированы все процессы, обеспечивая надежную и безопасную рабочую среду, что критически важно для бесперебойной работы вашего бизнеса.
Не требует профессионального проектирования, что значительно упрощает процесс строительства, эксплуатации и обслуживания. Вы можете без лишних усилий и временных затрат запускать и эксплуатировать свой центр обработки данных.
Интегрированный модуль распределения питания ONTEK GRID
Модуль распределения питания— это комплексное решение для надежного и безопасного управления энергией. Оснащенный передовыми функциями, он включает в себя:
- Главный входной выключатель для мгновенного контроля питания;
- Защитные устройства от импульсного перенапряжения для максимальной безопасности вашего оборудования;
- Механический байпас для бесперебойной работы: внешний механический байпас ИБП обеспечивают бесшовное переключение между источниками питания;
- Выключатели сетевого блока распределения питания и выключатели блока распределения питания ИБП для гибкости и простоты в управлении связкой устройств;
- Выключатель кондиционера и резервный выключатель для уверенности в бесперебойной работе системы.
Система охлаждения ONTEK InColD Rack и ONTEK InColD Row
Прецизионные кондиционеры для монтажа в стойку ONTEK InColD Rack или межрядные ONTEK InColD Row — идеальное решение для обеспечения стабильной температуры и надежной работы вашего оборудования. Кондиционеры оснащены инверторным компрессором постоянного тока и энергоэффективным вентилятором EC, обеспечивая высокую производительность и минимальный уровень шума. Бесступенчатое управление наружным вентилятором позволяет точно регулировать охладительную мощность в зависимости от текущих условий. Современный электронный расширительный клапан оптимизирует систему охлаждения, обеспечивая максимальную эффективность и экономию энергии.
Кондиционеры обеспечивают надежную и эффективную работу для защиты вашего оборудования от перегрева и обеспечения его бесперебойной работы. Обеспечьте идеальный климат для ваших серверов и электроники с нашими передовыми решениями по охлаждению!
Источники бесперебойного питания SM RT, PM Rack и SPM Plus

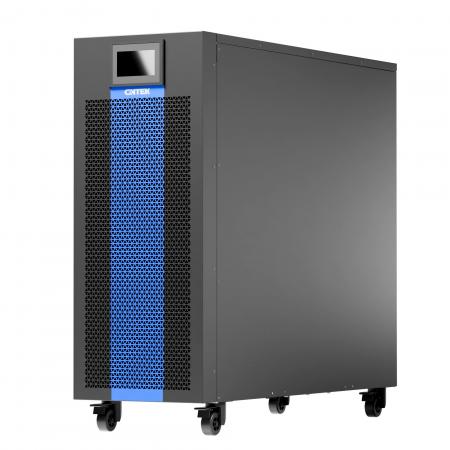

Обеспечьте защиту ваших критически важных систем с помощью наших инновационных ИБП. В зависимости от ваших потребностей мы устанавливаем однофазные стоечные решения мощностью 10кВА серии SM RT, а также трехфазные ИБП PM Rack или модульные ИБП SPM Plus с силовыми модулями по 10кВА или 20кВА для максимальной производительности и обеспечения резервирования N+1.

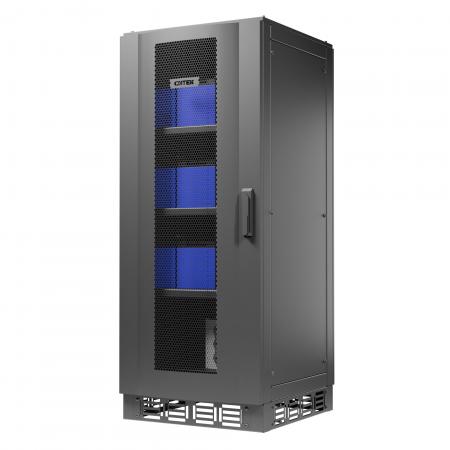

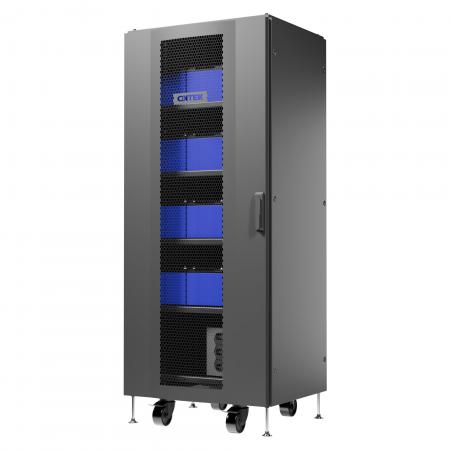

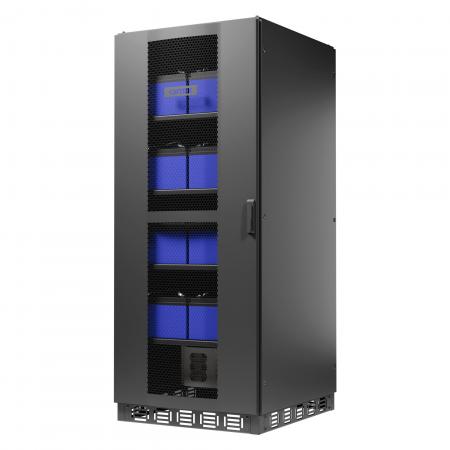

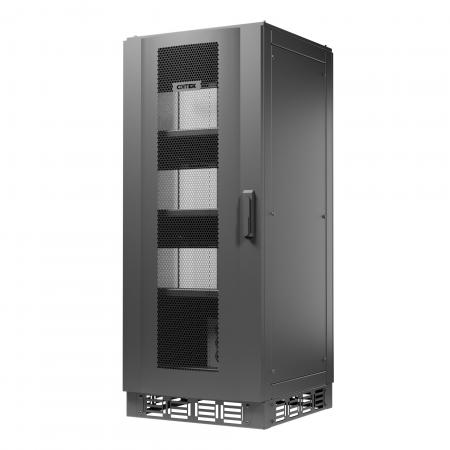

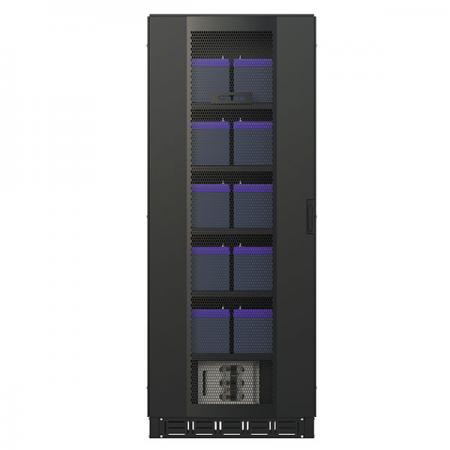

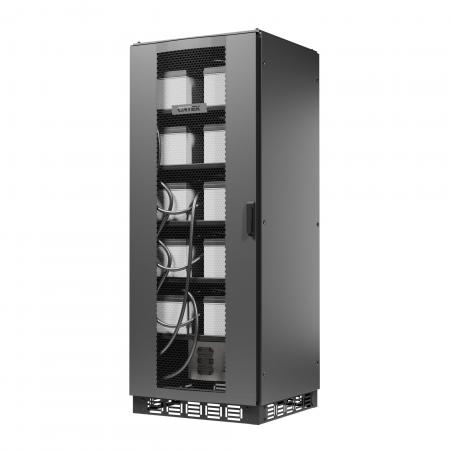

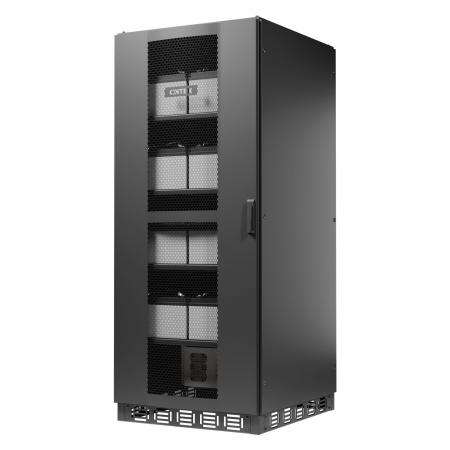

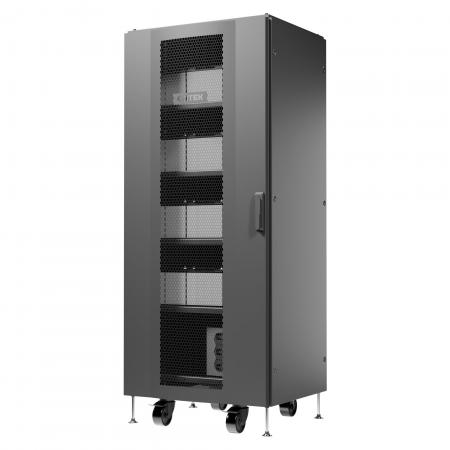

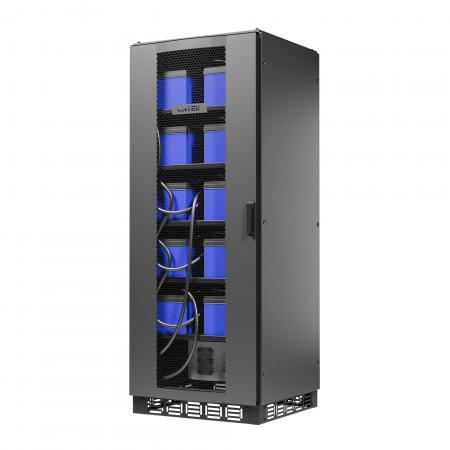

Мы также предлагаем разнообразные батарейные модули, которые можно выбрать в соответствии с вашими конкретными требованиями по времени автономной работы.
Дайте вашему оборудованию непревзойденную защиту и стабильность с нашими надежными источниками бесперебойного питания!
Блок распределения питания серверного оборудования ONTEK PDU
Наши блоки распределения питания предлагают надежное и эффективное решение для управления электропитанием вашего серверного оборудования:
- Стандартный блок распределения питания ONTEK PDU Basic. На 10 А или 16 А, с нужным вам количеством розеток, позволяет легко подключать различные устройства. Блоки распределения питания удобно расположены на задней панели шкафа для оптимального использования пространства.
- Интеллектуальные функции ONTEK PDU Metered. Наши блоки распределения питания оснащены системой мониторинга, позволяющей отслеживать данные о токе, напряжении и работоспособности. Вы сможете в реальном времени контролировать состояние питания.
- Управление на уровне розеток в ONTEK PDU Managed. Выбирайте, какие устройства включать и отключать, благодаря функции удаленного управления каждой выходной розетки. Это обеспечивает гибкость в управлении энергоресурсами и повышает безопасность вашего оборудования.
Обеспечьте надежность и контроль над питанием вашего оборудования с нашими передовыми PDU!
Инновационная система мониторинга
Обеспечьте надежный контроль и управление своим оборудованием с нашей продвинутой системой мониторинга. Система Мониторинга позволяет вам удаленно следить за состоянием технических устройств и гарантирует оптимальные условия работы.
- Локальный мониторинг. 10-дюймовый сенсорный ЖК-экран обеспечивает интуитивно понятный интерфейс для мгновенного получения актуальной информации о состоянии вашего оборудования.
- Автоматизированное управление. Система обеспечивает автоматическое открытие и закрытие дверей шкафов, а также передает данные о состоянии дверей, повышая уровень безопасности и упрощая доступ к сервису.
- Эффективное освещение. Управление освещением внутри однорангового центра обработки данных позволяет создать комфортные условия для работы, обеспечивая яркое, но не отвлекающее освещение для быстрого доступа к оборудованию.
- Мониторинг окружающей среды. Обнаружение температуры и влажности позволяет вам контролировать оптимальные условия работы и предотвращать перегрев или другие проблемы, которые могут возникнуть.
- Интеграция с другими системами. Наша система легко интегрируется с другими решениями для немедленной передачи критической информации о состоянии и предупреждений, обеспечивая оперативное реагирование на потенциальные угрозы.
Убедитесь в надежности и безопасности вашего оборудования с нашей инновационной системой мониторинга! Получите полный контроль и уверенность в работе ваших систем.
| Однорядный центр обработки данных ONTEK СтандартГрид с 3 стойками и межрядной системой охлаждения | |
|---|---|
| Артикул | SG21T1020N01233W |
| Количество стоек | 3 |
| Тип системы охлаждения | Закрытый горячий и холодный коридор |
| Габариты, Ш×В×Г (мм) | 2100×2000×1400 |
| Общая доступная высота, U | 112 |
| Глубина установки, мм | 800 |
| Дисплей | 10,1-дюймовый цветной емкостный сенсорный экран |
| Атмосферная лампа | Передний многоцветный свет |
| Метод освещения | Передние и задние светодиоды |
| Кабельные вводы | Верхний, нижний |
| Аварийный режим | Система аварийных подъемных дверей |
| Класс IP | IP5X |
| Система бесперебойного питания | |
| Модель ИБП | PM Rack 20 или SPM Plus 20 |
| Общая мощность ИБП, кВт | 20 |
| Подключение | 220В, 50Гц, 1Ph+N+PE / 380В, 50Гц, 3Ph+N+PE |
| Батареи | 16 встроенных батарей (или опционально внешние батарейные модули) |
| PDU (панели распределения электропитания) | Базовые, с мониторингом, с мониторингом и управлением. Количество и тип выбирается при заказе |
| Модуль распределения питания | GRID125/02/6U |
| Система охлаждения | |
| Кондиционер | InColD Row12 |
| Исполнение | Межрядный |
| Общая холодопроизводительность, кВт | 12,5 |
| Макс. холодопроизводительность, кВт | 12,5 |
| Режим питания | От сети |
| Метод впуска и выпуска | Выход спереди и вход сзади |
| Система безопасности | |
| Система контроля доступа | Отпечаток пальца, IC&ID карта, пароль |
| Система наблюдения | Интеллектуальный интегрированный узел мониторинга |
| Датчик дыма | 1шт (опционально возможно увеличить количество) |
| Датчик протечки воды | 1шт (подключается к кондиционеру или устанавливается снаружи) |
| Датчик температуры и влажности | 3шт (опционально) |
| Опции | Веб-камера. Инфракрасный детектор. Звуковая и визуальная сигнализация. СМС-сигнализация |
| Внешняя среда | |
| Температура окружающей среды | от -20 до +45℃ |
| Рабочая высота | < 1000 м, снижение мощности при > 1000 м |
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.

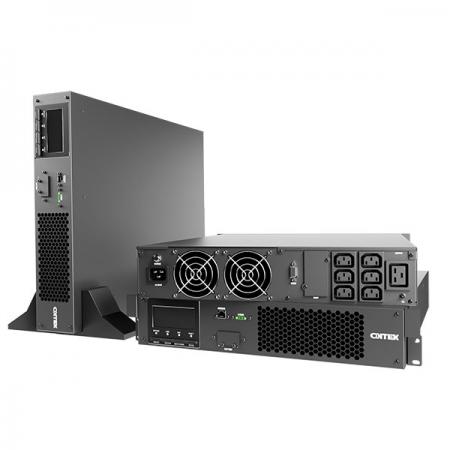

ONTEK SM RT 1-3
ИБП ONTEK SM RT 6 на 6 кВА/кВт
На графике представлена зависимость времени, в течение которого будет обеспечена бесперебойная работа нагрузки при перебоях в работе сети, при использовании различных батарейных модулей ONTEK от мощности нагрузки.
Для печати графика или сохранения в PDF
- Выбрать на графике значения
- Нажатием мыши в нужной точке зафиксировать отображение значения
- При необходимости отключить графики отдельных батарейных модулей, нажать по наименованию модели в легенде
- Нажав кнопку "Распечатать график" открыть диалоговое окно печати
- Отправить на принтер или выбрать вместо принтера сохранить в PDF
Время автономной работы ONTEK SG21T1020N01233W
Кривая соответствует измеренным данным времени автономной работы. Все измерения проводились с использованием новых, полностью заряженных аккумуляторов, в типичных условиях окружающей среды, без подключения электричества и со сбалансированной резистивной нагрузкой (PF = 1,0) на выходе.
