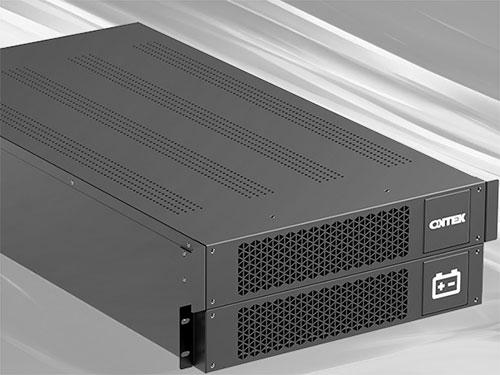

Батарейный модуль ONBT4
Батарейные модули ONBT4 предназначены для установки в 19″ стойки и подключения к ИБП ONTEK серии PM Rack. Батарейные модули ONTEK специально разработаны для использования в системах бесперебойного электропитания. Главные особенности модулей ONBT4:
- Компактный размер: высота в стойке всего 4U
- Предустановленные батареи: 40 шт × 9Ач
- Продуманная система расположения аккумуляторов
- Удобный доступ к аккумуляторным батареям для сервисного обслуживания
- Горячая замена аккумуляторных батарей
- Надежная система электрической защиты
| Модель: ONBT4 | |
|---|---|
| Тип модуля | Закрытый батарейный модуль |
| Исполнения | Стоечный |
| Максимальный разрядный ток | 135А (5с) |
| Максимальный зарядный ток | 2,7А |
| Исполнение аппарата защиты | Встроенный |
| Ток аппарата защиты | 63А |
| Батарея | |
| Установленные батареи | 40 шт × 9Ач |
| Тип установленных батарей | Свинцово-кислотная батарея |
| Номинальное напряжение | 480В (± 240В) |
| Саморязряд | 3% емкости в месяц при 20°С |
| Физические параметры | |
| Габариты, Ш×В×Г (мм) | 440×175×850 [4U] |
| Вес нетто, (кг) | 116 |
| Цвет | Черный RAL 9005 |
| Уровень защиты | IP 20 |
| Окружающая среда | |
| Влажность | 0-80 % относительной влажности при 0-40°C (без конденсации) |
| Температура окружающего воздуха для работы | 20-25 °C |
| Рабочая высота | 0-1000 м |
Продукция постоянно совершенствуется. Технические характеристики и внешний вид могут быть изменены без предварительного уведомления.
ИБП ONTEK Power PW10/33
ONTEK SM RT 1-3
ИБП ONTEK SMRT 1 1000 ВА/Вт с АКБ на 5 лет
Батарейный модуль ONTEK SMRT1BM
ИБП ONTEK SM RT 6 на 6 кВА/кВт
Батарейный модуль ONBT5
ИБП ONTEK SMRM 1 1000 ВА
Блок поглощения рекуперативной мощности БПРМ 1200
ИБП ONTEK PM RACK 10 кВА
ИБП ONTEK OLIO1000LWB247500 1000ВА
ИБП ONTEK Power PW10/31
ИБП ONTEK SMRT1SBUL10 1000 ВА/Вт с АКБ на 10 лет
Батарейный модуль ONTEK SMRT1,5BM
ONTEK SM RM 1-3
ИБП ONTEK SMRM 2 2000 ВА
ИБП ONTEK PM RACK 20 кВА
Блок поглощения рекуперативной мощности БПРМ 2400
АЛАС
ИБП ONTEK OLIO1000LWB05 1000ВА
Батарейный модуль ONBT4
ONTEK SM RT 6-10
Батарейный модуль ONTEK SMRT2BM
Батарейный модуль ONTEK DBC 125-480
ИБП ONTEK SM RM 3 3000 ВА
ИБП ONTEK SM RT 6 (SB) на 6 кВА/кВт
Встраиваемый SNMP-адаптер DA806
Блок поглощения рекуперативной мощности БПРМ 3000
ИБП ONTEK PM RACK 30 кВА
ИБП ONTEK OLIO1000LWB10 1000ВА
ИБП ONTEK SM RT 10 на 10 кВА/кВт
ИБП ONTEK SMRT 1,5 1500 ВА/Вт с АКБ на 5 лет
Батарейный модуль ONTEK SMRT3BM
Батарейный модуль ONTEK DBC 250-480
ИБП ONTEK OLIO1500LWB485000 1500ВА
Встраиваемый SNMP-адаптер DA807
Блок поглощения рекуперативной мощности БПРМ 4200
ONTEK OLIO LiFePO4
ИБП ONTEK PM RACK 40 кВА
ИБП ONTEK SM RT 10 (SB) на 10 кВА/кВт
Батарейный модуль ONTEK SMRT192BM2U
Батарейный модуль ONTEK DBC 125-350
Регистрация оборудования
ИБП ONTEK OLIO2000LWB485000x2 2000ВА
Встраиваемый SNMP-адаптер DS807
Блок поглощения рекуперативной мощности БПРМ 6000
ИБП ONTEK PM RACK 60 кВА
ИБП ONTEK SMRT 2 2000 ВА/Вт с АКБ на 5 лет
Батарейный модуль ONTEK SMRT240BM3U
Батарейный модуль ONTEK DBC 250-350
ИБП ONTEK OLIO2000LWB722500x2 2000ВА
Блок поглощения рекуперативной мощности БПРМ 12000
Встраиваемый SNMP-адаптер RC67806
Батарейный модуль ONTEK OLIFBM50
ИБП ONTEK SMRT2SBUL10 2000 ВА/Вт с АКБ на 10 лет
Карта Modbus
Блок поглощения рекуперативной мощности БПРМ 18000
ИБП ONTEK OLIO2000LWB05 2000ВА
Релейная карта AS 400
Батарейный модуль ONTEK OLIFBM100
ИБП ONTEK OLIO2000LWB10 2000ВА
ИБП ONTEK SMRT3 3000 ВА/Вт с АКБ на 5 лет
ИБП ONTEK OLIO3000LWB722500x3 3000ВА
Датчик окружающей среды NetFeeler 4 USB
ИБП ONTEK SMRT3SBUL10 3000 ВА/Вт с АКБ на 10 лет
Батарейный модуль ONTEK DBC SPMBM30U4097
ИБП ONTEK OLIO3000LWB05 3000ВА
Батарейный модуль ONTEK DBC SPMBM42U40910
Температурный датчик АКБ
ИБП ONTEK OLIO3000LWB10 3000ВА

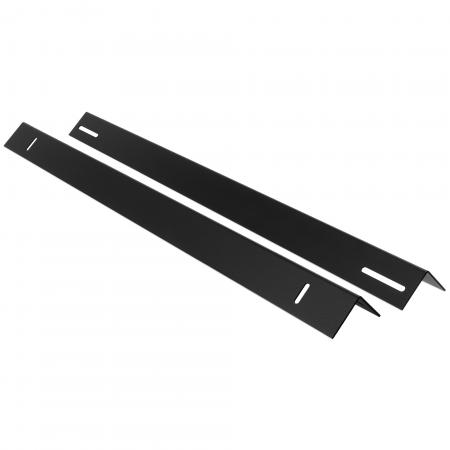

Салазки для установки в стойку 19″
